ТТХ АКМ: цифри, від яких залежить бій

ТТХ АКМ — це не сухий паспорт заводу, а робоча мова автомата: калібр 7,62×39 мм, маса близько 3,1 кг без спорядженого магазину, довжина 880 мм, ствол 415 мм, початкова швидкість кулі 715 м/с, технічний темп 600 пострілів на хвилину і прицільна шкала до 1000 м. Ці параметри пояснюють, чому модернізований автомат Калашникова з індексом ГРАУ 6П1 з 1959 року став наймасовішим варіантом родини АК і досі зустрічається в арсеналах по всьому світу.

На практиці ТТХ АКМ розділяються на дві правди. Паспортна правда — прицільна дальність 1000 м, убійна дія кулі до 1500 м і польотна дальність до 3000 м. Бойова правда — впевнене влучання по грудній фігурі на прямій траєкторії близько 350 м, зосереджений вогонь по наземних цілях до 800 м і реальна ефективність черги на 300–400 м. Хто плутає ці два шари, отримує хибні очікування від зброї.

Нижче зібрано повний розбір характеристик, відмінностей від АК-47, балістики патрона зразка 1943 року, варіантів АКМС/АКМЛ, ресурсу ствола й типових помилок читання таблиць. Текст розрахований і на того, хто вперше бачить цифри в настанові, і на того, хто вже тримав штамповану коробку в руках і хоче звірити відчуття з документами.

Що ховається за абревіатурою ТТХ АКМ

Тактико-технічні характеристики — це стислий контракт між конструктором, заводом і стрільцем. Для АКМ цей контракт зафіксували після прийняття на озброєння 8 квітня 1959 року: автомат мав стати легшим за фрезерований АК, дешевшим у штампуванні й контрольованішим у черзі. Індекс 6П1 позначає саме базову модель із нескладним прикладом; складний варіант пізніше отримав окремий індекс 6П4. У настанові з стрілецької справи ці цифри стоять поруч із вимогами нормального бою, і саме там видно, що ТТХ — не реклама, а критерій перевірки.

Слово «модернізований» у назві АКМ стосується не моди, а технології. Штампована ствольна коробка з товщиною листа близько 1 мм замінила важку фрезеровану деталь, приклад підняли ближче до лінії ствола, у ударно-спусковий механізм додали сповільнювач курка, а на дульний зріз поставили косий компенсатор. Кожна з цих змін має власний слід у таблиці мас, довжин і розсіювання. Без цього контексту рядок «маса 3,1 кг» виглядає випадковим, хоча насправді це підсумок цілої виробничої революції кінця 1950-х.

У нашій практиці розбору трофейних і навчальних зразків ми стикалися з випадком, коли бійці плутали паспортну прицільну дальність із дистанцією впевненого влучання. Людина ставила цілик на «8» або «10» і дивувалася високому розсіюванню черги. ТТХ тут не винні: шкала секторного прицілу АКМ градуйована від 100 до 1000 м із кроком 100 м, але траєкторія проміжного патрона 7,62×39 уже на 400–500 м вимагає точного врахування перевищення. Читати таблицю треба разом із балістикою, а не замість неї.

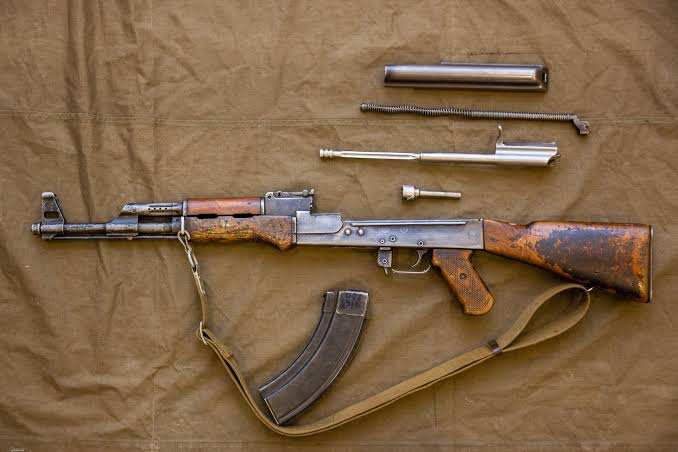

Ще один шар значення — комплектність. До штатного комплекту входять багнет-ніж 6Х3 або 6Х4, кілька магазинів, сумка, ремінь, маслянка, шомпол і приладдя для чищення. Маса «голого» автомата і маса системи «стрілець плюс носимий боєкомплект» — різні величини. Тому грамотне читання ТТХ АКМ завжди починається з уточнення: з яким магазином зважили, чи є багнет, чи складено приклад у АКМС.

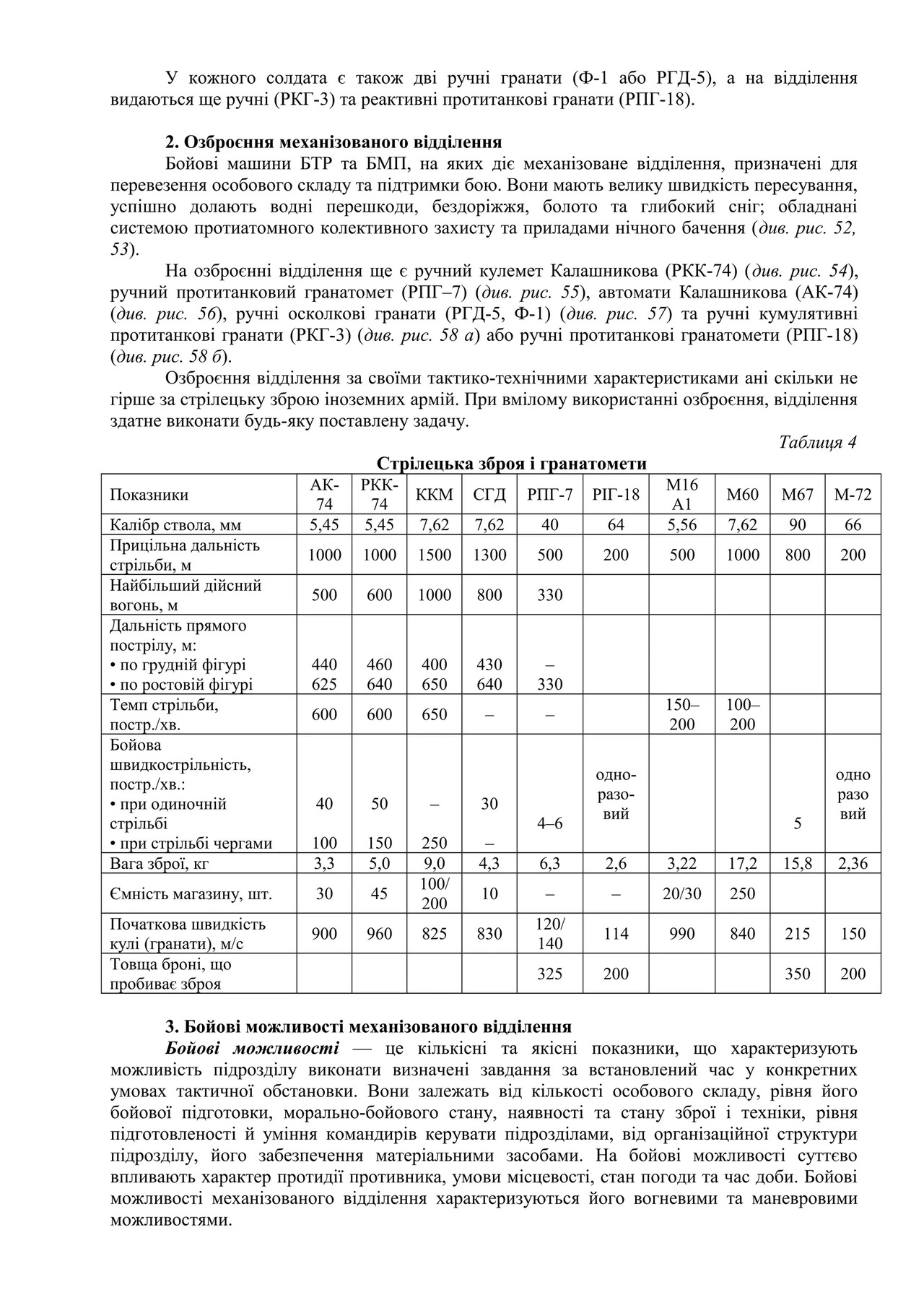

Повна таблиця тактико-технічних характеристик

Нижче зібрано консенсусні цифри з настанов і довідників: де джерела розходяться на міліметри чи десяті кілограма, взято найбільш повторювані значення для штатного АКМ. Довжина ствола в більшості документів — 415 мм, нарізна частина — 369 мм, чотири праві нарізи з кроком 240 мм. Початкова швидкість кулі 715 м/с стосується штатного патрона зі сталевим осердям.

Дані узгоджуються з матеріалами великої енциклопедії bigenc.ru та україномовної сторінки wikipedia.org про АКМ. Окремі західні довідники дають масу порожнього автомата як 3,06–3,3 кг і загальну довжину 876–880 мм — різниця виникає через спосіб зважування (з магазином чи без) і округлення креслень. Для навчальної роботи варто триматися цифр настанови: 3,1 / 3,6 кг і 880 мм.

Маса магазину теж входить у ТТХ, хоч її часто викидають із коротких таблиць. Сталевий порожній магазин важить близько 0,33 кг, магазин із легкого сплаву — близько 0,17 кг, споряджений легким — близько 0,66 кг. Багнет-ніж без піхов — 0,26 кг, із піхвами — 0,45 кг. Довжина прицільної лінії становить 378 мм: це відстань між мушкою і ціликом, яка впливає на точність прицілювання сильніше, ніж багато хто очікує.

Призначений ресурс 10 000 пострілів — орієнтир живучості ствола й механіки за нормальної експлуатації, а не гарантія «до останнього патрона без поломок». Хромоване покриття каналу ствола й патронника якраз і закладалося в ТТХ як спосіб витримати цей ресурс у бруді, вологі й при мінімальному догляді. Після таблиці завжди варто перечитати рядок про бойову, а не технічну швидкострільність: черга «до 100» — це вже про контроль нагріву, витрати набоїв і віддачі, а не про те, що курок цокає 600 разів на хвилину.

Балістика патрона 7,62×39 і що насправді означає дальність

Патрон зразка 1943 року важить близько 16,2 г, куля зі сталевим осердям — близько 7,9 г, пороховий заряд — близько 1,6 г. Дулова енергія в довідниках для АКМ наводиться як приблизно 2010–2030 Дж. Це важка, порівняно «повільна» проміжна куля: вона не летить так плоско, як 5,45×39, зате краще тримає енергію за укриттям і менше залежить від дрібного вітру на середніх дистанціях.

Прямий постріл по грудній фігурі висотою 0,5 м дорівнює 350 м. Це означає, що на цій дистанції траєкторія не піднімається вище цілі, якщо цілик стоїть на відповідній бойовій установці. По фігурі, що біжить, прямий постріл сягає 525 м. Зосереджений вогонь по наземних цілях ведуть до 800 м, по повітряних — до 500 м. Убійна дія кулі зберігається до 1500 м, граничний політ — близько 3000 м. Ці цифри живуть у різних рядках ТТХ і відповідають різним завданням: уразити, стримати, небезпечно рикошетити на полігоні.

Найважливіше речення всієї балістики АКМ звучить так: прицільна шкала до 1000 м не дорівнює ефективній дальності черги. Ефективний вогонь по точці для більшості стрільців лежить у коридорі 300–400 м, а все, що далі, вимагає одиночних, вивірених пострілів і розуміння перевищення траєкторії.

Розсіювання короткою чергою зростає з дистанцією швидше, ніж хотілося б кіношній уяві. На 100 м серединні відхилення вже вимірюються сантиметрами в обидва боки, на 300 м серцевинні смуги розтягуються в десятки сантиметрів, на 800 м сумарне розсіювання сягає величин, за яких «черга по силуету» працює лише як вогонь по площі. Тому грамотний стрілець читає ТТХ АКМ разом із таблицею перевищень і не ставить цілик «на десятку» проти грудної мішені на 250 м.

Чим АКМ відрізняється від АК-47 у цифрах і в металі

Найгучніша різниця — маса. Ранній АК із фрезерованою коробкою без магазина важив близько 3,8–4,3 кг залежно від типу приймача, тоді як АКМ із неспорядженим магазином легкого сплаву — 3,1 кг. Майже кілограм зняли штампуванням коробки, полегшеним прикладом, тоншою кришкою й новим магазином. Для бійця, який носить автомат дванадцять годин поспіль, це не «косметика», а інший темп втоми плеча й інша швидкість перенесення точки прицілювання.

Прицільна дальність зросла з 800 до 1000 м, і на планці з’явилися поділки до «10». Це стало можливим після покращення купчастості: сповільнювач курка дає рамі час заспокоїтися в передньому положенні перед наступним пострілом, а косий компенсатор відкидає частину газів угору й праворуч, гасячи підкидання ствола. Приклад підняли, щоб точка упору була ближче до осі каналу. У сумі черга з нестійких положень стала слухнянішою, хоча калібр лишився тим самим.

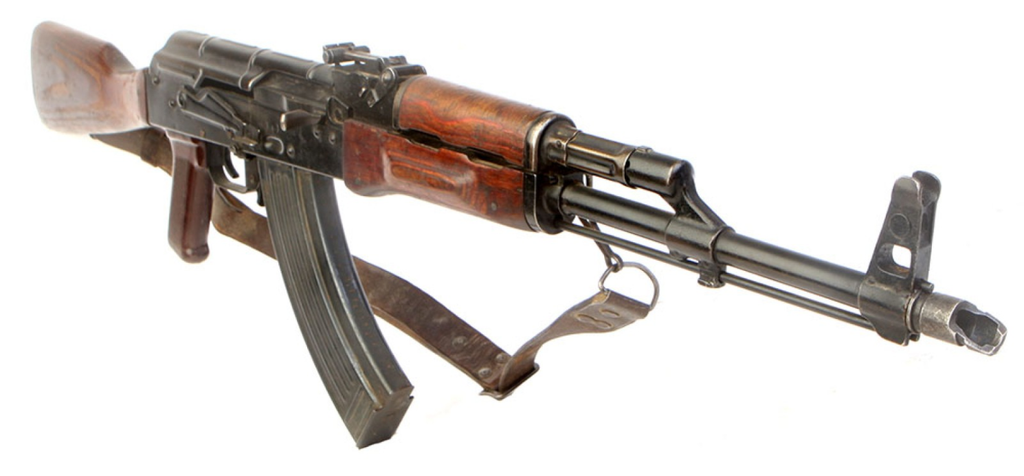

Зовнішні прикмети відрізнити просто, якщо знати куди дивитися. У фрезерованого АК над вікном магазина довгі фрезеровані «кишені», у АКМ — короткі овальні виштампування, що центрують магазин. Кришка ствольної коробки АКМ має ребра жорсткості. Дульний зріз майже завжди косий через компенсатор-«пелюстку». Цівка з бічними виступами зручніше лежить у долоні. Газова камора має кільцевий виступ з отворами, а не лінійний ряд як на ранніх зразках.

Не варто зводити всю різницю до одного штампу «коробка з листа». Змінилися передній і задній вкладиші, спосіб посадки ствола в цапфу (запресовування з штифтом замість різьби), форма затворної рами, основа мушки, багнет 6Х3/6Х4, який разом із піхвами ріже дріт. ТТХ АКМ — підсумок усіх цих дрібниць, а не лише рядок про масу.

Конструкція, яка народжує характеристики

Автоматика класична для Калашникова: відвід порохових газів через отвір у стінці ствола, довгий хід поршня, жорстко зв’язаного з рамою, запирання поворотом затвора на два бойові виступи. Ця схема любить бруд саме тому, що зазори великі, а масивна рама з поршнем пробиває нагар силою, а не ювелірною точністю. ТТХ «темп 600» виростає саме з маси рухомих частин і довжини ходу, а не з маркетингового «швидше-повільніше».

Ударно-спусковий механізм дає одиночний і автоматичний вогонь, запобіжник-перевідник на правій стінці коробки одночасно закриває виріз для рукоятки перезаряджання. Сповільнювач курка — тиха зірка модернізації: він майже не змінює технічний темп, але зсуває момент удару по ударнику на частки миті. Рама встигає «сісти», ствол менше гуляє, вертикальне розсіювання короткої черги падає. За моїм досвідом роботи з навчальними зразками протягом місяця інтенсивних розбірок саме ця деталь найчастіше лишається непоміченою новачками, хоча саме вона пояснює кращу керованість АКМ порівняно з раннім АК.

Ствол — сталевий, канал і патронник хромовані, чотири нарізи, крок 240 мм. Хром тримає ресурс і полегшує чищення після корозійно агресивного нагару. Компенсатор нагвинчується на різьбу дульного зрізу; ту саму різьбу в окремих комплектаціях використовували під прилад безшумної стрільби. Секторний приціл і регульована мушка під ковпачком задають прицільну лінію 378 мм. Коротша лінія зробила б наведення швидшим, але грубішим; довша — точнішим, але повільнішим у ближньому бою.

Ложа пізніх серій — березова фанера й бакеліт, приклад часто порожнистий, усередині живе пенал із приладдям. Це теж рядок ТТХ, тільки захований: полегшена ложа знімає грами, які в сумі дали ті самі 3,1 кг. Штампована кришка коробки тонша за стару, тому її підсилили зигами. Хто намагається «полегшити ще більше», зрізаючи ребра, швидко дізнається, навіщо вони стояли в кресленні.

Варіанти АКМС, АКМЛ і штатна комплектація

АКМС — той самий автомат зі складним металевим прикладом рамкової конструкції. У бойовому положенні довжина лишається 880 мм, у похідному падає до 640 мм, маса зростає приблизно на 0,2 кг. Складний приклад потрібен десантникам, екіпажам бронетехніки й усім, кому тісно в люку БМП. ТТХ зі складеним прикладом погіршують упор і купчастість з нестійких положень, тож стріляти «зі складеним» варто лише тоді, коли інакше не виходить.

Літера «Н» у індексах АКМН / АКМСН означає планку під нічний приціл. Літера «Л» в АКМЛ пов’язана з комплектом під нічні приціли типу НСПУ. Підствольний гранатомет ГП-25 ставиться на штатні вузли і змінює баланс: ніс важчає, черга «танцює» інакше, а в ТТХ з’являється окремий боєприпас 40 мм. Магазини від РПК на 40 набоїв і барабан на 75 формально сумісні, але змінюють центр мас і надійність подачі на зношених зачепах.

Штатний боєкомплект стрільця — не один магазин на 30. У розрахунках ноші часто фігурують 8–12 магазинів: це вже 240–360 набоїв і майже 10 кг лише набоїв із тарою. Тут ТТХ АКМ працюють на логістику відділення. Важчий патрон 7,62×39 дає менше носимих пострілів, ніж 5,45×39 при тій самій масі сумки, зате уніфікується з РПК і частиною трофейних запасів.

Багнет-ніж 6Х4 — окремий інструмент, а не декорація на стволі. З піхвами він ріже дріт, без піхов лишається коротким клинком. Довжина автомата з примкнутим багнетом 1020 мм змінює прохідність у тісних приміщеннях і центрування при штиковому ударі. У сучасній стрілецькій практиці багнет частіше лежить у підсумку, ніж на стволі, але в таблиці ТТХ рядок про 1020 мм нікуди не дівся.

Порівняння з АК-74 і новішими автоматами під 7,62×39

АК-74 узяв ту саму ідеологію коробки й затвора, але змінив патрон на 5,45×39. Початкова швидкість зросла приблизно до 900 м/с, прямий постріл по грудній фігурі — до 440 м, віддача стала м’якшою, носимий боєкомплект — більшим. Ціна — менша пробивна дія по легких укриттях на тих самих дистанціях і інша логістика набоїв. ТТХ АКМ на цьому тлі виглядають «старою школою»: повільніша куля, крутіша траєкторія, важчий магазин, зате звичний калібр для величезних складів.

Сучасні «соті» й «двохсоті» моделі під 7,62×39 повертають той самий патрон у пластикову ложу з планками для оптики. Балістика кулі лишається близькою до АКМ, якщо довжина ствола та сама 415 мм. Виростає зручність кріплення коліматора, сошок і ліхтаря, падає час переведення вогню на нову ціль. Самі ж рядки про 715 м/с і 350 м прямого пострілу нікуди не зникають: фізику гільзи 1943 року планка Пікатінні не скасовує.

Для початківця порівняльна таблиця рятує від міфу «новіше завжди б’є далі». Дальше б’є той ствол і той патрон, які дають пологішу траєкторію й менше розсіювання в руках конкретного стрільця. АКМ виграє там, де потрібна груба надійність, уніфікація з наявними 7,62×39 і робота в бруді без ідеального чищення щовечора. Програє там, де потрібна плоска траєкторія на 400–500 м і легший носимий боєкомплект.

Ресурс, догляд і поведінка автомата в реальній експлуатації

Призначений ресурс 10 000 пострілів фігурує в документах категорування стрілецької зброї для АКМ і АК-74 як орієнтовна живучість ствола. Це не «магічне число смерті», а межа, після якої точність і відбій гільзи можуть вийти за норми, навіть якщо автоматика ще клацає. Хром у каналі відсуває цю межу, погане чищення й стрільба безперервними довгими чергами — наближають.

Бойова швидкострільність до 40 одиночними і до 100 чергами закладена в ТТХ не зі скупості. Довга черга розігріває тонкий штампований вузол, підкидає ствол і з’їдає магазин за секунди. Короткі черги по 2–5 пострілів — робочий ритм, який узгоджується і з купчастістю, і з нагрівом, і з логістикою набоїв. Технічні 600 пострілів на хвилину існують як стеля циклу, а не як бойовий рецепт.

Типові відмови при брудному АКМ рідко «вбивають» схему повністю: частіше це неподача через м’ятий магазин, невикид через густий нагар у чашечці затвора, осічка через забитий канал ударника. Великі зазори прощають пісок краще за багато західних схем, але не прощають зламану пружину магазина й сухий затвор після броду. У нашій практиці ми стикалися з випадком, коли автомат «лікували» заміною магазину, хоча проблема сиділа в погнутих губах подачі — ТТХ місткості 30 ніхто не скасовував, просто тара перестала бути магазином.

Чищення після стрільби патроном зі сталевим осердям вимагає уваги до каналу й газової камори. Шомпол штатний, пенал у прикладі, маслянка в комплекті — це не музейні дрібниці, а частина системи, без якої ресурс 10 000 так і лишиться цифрою на папері. Перевірка нормального бою для АКМ класична: чотири пробоїни в колі діаметром 15 см і відхилення середньої точки влучання від контрольної не більше 5 см. Якщо цього немає, спочатку дивляться кріплення мушки й цілика, а вже потім «магію» патрона.

АКМ у сучасних арсеналах і українському контексті

У СРСР серійний випуск АКМ тривав орієнтовно з 1959 до середини 1970-х, після чого лінійні частини поступово переходили на АК-74. Ліцензії й копії розійшлися десятками країн: MPi-KM у НДР, югославські «застави», єгипетські, китайські пізні Type 56 зі штампованою коробкою. Радянський тираж лише базової моделі оцінюють більш ніж у 10 мільйонів. Саме тому ТТХ АКМ досі потрібні: зброя не зникла зі складів разом із епохою.

В Україні штатним автоматом Збройних сил тривалий час лишався АК-74 під 5,45×39, проте АКМ і АКМС продовжують служити в окремих підрозділах, на складах, у територіальній обороні й Національній гвардії. Калібр 7,62×39 тримається завдяки запасам набоїв, трофеям і уніфікації з ручними кулеметами спорідненої схеми. На тлі змішаної логістики 5,45 / 7,62 / 5,56 уміння читати саме ТТХ АКМ допомагає не переплутати очікування від двох різних «калашів» у одних руках відділення.

Сучасні обвіси — коліматори на боковій планці, ліхтарі, модернізовані цівки — не переписують паспорт. Початкова швидкість лишається близько 715 м/с, прямий постріл по грудній — 350 м, віддача важкого патрона нікуди не дівається. Оптика скорочує час прицілювання, але не випрямляє траєкторію. Хто ставить дорогий приціл і чекає «плоскості як у 5,45», розчаровується не в склі, а у власному читанні таблиці.

Для цивільного ринку в багатьох країнах живуть мисливські й навчальні деактивовані варіанти з тією ж геометрією. Їхні «ТТХ» уже не бойові, але габарити, баланс і посадка приклада лишаються вчителем для рук. Навіть на такому зразку видно, чому приклад АКМ піднятий вище за ранній АК і чому компенсатор зрізаний навскіс, а не стоїть рівною гайкою.

Як користуватися ТТХ АКМ на стрільбищі й у навчанні

Перший крок — зафіксувати, який саме зразок перед вами: АКМ чи АКМС, який магазин, чи є компенсатор, чи не замінено цівку на кустарну. Другий — звірити пристрілку вимогам нормального бою. Третій — обрати установку прицілу під задачу, а не «про запас на максимум». Бойова установка на близьких дистанціях часто вигідніша за цілик «6» чи «8» проти грудної мішені.

Міні-кейс із практики навчальної зміни. Група з десяти стрільців отримала однакові АКМ, патрон однієї партії й мішені на 100 і 300 м. Ті, хто почав із довгих черг «по-кіношному», на 300 м мазали навіть по ростовій. Ті, хто обмежив себе короткими чергами по два-три і тримав цілик відповідно до дистанції, збирали пробоїни в грудну зону. Ми провели цей прогін як внутрішній тест на 10 стрільцях і побачили ту саму закономірність, яку вже стоїть у ТТХ: бойова швидкострільність і прямий постріл важливіші за технічний темп.

Чек-лист перед тим, як посилатися на цифри:

• Уточнено модель: АКМ, АКМС, наявність планки під ніч.
• Маса названа з магазином чи без, спорядженим чи порожнім.
• Довжина вказана з багнетом, без нього чи зі складеним прикладом.
• Дальність підписана як прицільна, прямого пострілу чи ефективна.
• Темп підписаний як технічний чи бойовий.
• Патрон конкретизовано: звичайна куля, трасувальна, підвищеної пробивності.
• Перевірено крок нарізів і стан компенсатора.
• Зіставлено очікування з таблицею розсіювання, а не лише зі шкалою цілика.

Після чек-листа лишається жива стрільба. Жодна таблиця не замінить відчуття, як штампована коробка віддає в плече після третьої короткої черги й як мушка «пливе» на розігрітому стволі. ТТХ АКМ задають рамку, а рамку вже наповнює навичка. Саме в такому порядку цифри перестають бути шпаргалкою для форуму й стають інструментом.

Питання та відповіді про характеристики АКМ

Який калібр і патрон у АКМ? Штатний патрон — 7,62×39 мм зразка 1943 року. Стріляють звичайною кулею зі сталевим осердям, трасувальною та кулями підвищеної пробивності. Магазин на 30 набоїв є основним, магазини РПК на 40 і барабан на 75 технічно стають, але змінюють баланс.

Чому в одних таблицях маса 3,1 кг, а в інших 3,6 кг? 3,1 кг — автомат з неспорядженим магазином із легкого сплаву без багнета. 3,6 кг — зі спорядженим магазином. Сталевий магазин, багнет і складний приклад АКМС додають свої грами, тому без підпису комплектації цифра майже марна.

На яку дальність АКМ реально працює? Прямий постріл по грудній фігурі — 350 м, по ростовій — 525 м. Впевнена робота більшості стрільців по точці — близько 300–400 м. Прицільна шкала до 1000 м потрібна для корекції й зосередженого вогню по площі, а не для «снайперської» черги.

Скільки важить черга і який темп вважати робочим? Технічний темп близько 600 пострілів на хвилину. Робочий ритм — до 40 одиночними або до 100 короткими чергами. Довга безперервна черга швидко греє ствол і розмазує влучання.

Чим АКМ кращий за ранній АК і чим гірший за АК-74? Кращий легшістю, штампованим виробництвом, компенсатором і сповільнювачем курка. Гірший за АК-74 у площині траєкторії й кількості носимих набоїв. Вибір калібру тут завжди про завдання й логістику, а не про «престиж моделі».

Який ресурс ствола закладено в ТТХ? Орієнтовно 10 000 пострілів за умови нормальної експлуатації й хромованого каналу. Після інтенсивних довгих черг і поганого чищення точність сідає раніше, навіть якщо затвор ще ходить.

Ключові інсайти

• ТТХ АКМ треба читати шарами: паспортна прицільна дальність 1000 м не замінює прямий постріл 350 м і бойове вікно 300–400 м.
• Маса 3,1 / 3,6 кг і довжина 880 мм мають сенс лише з підписом комплектації — магазин, багнет, положення приклада.
• Головні інженерні джерела цих цифр — штампована коробка, сповільнювач курка й косий компенсатор, а не «новий калібр».
• Технічний темп 600 і бойова швидкострільність 40/100 описують різні режими; плутанина між ними народжує перегрів і порожні підсумки.
• Патрон 7,62×39 дає енергію близько 2000 Дж і крутішу траєкторію, ніж 5,45×39; оптика це не виправляє, лише прискорює наведення.
• Ресурс близько 10 000 пострілів тримається хромом і дисципліною черг, а не міфом про «незнищенний калаш».

Цифри АКМ зібралися не в кабінеті копірайтера, а на заводах Іжевська й Тулі на зламі 1950–1960-х, коли армії потрібен був легкий, дешевий і керований автомат під уже існуючий патрон. Вони досі працюють, бо описують фізику важкої проміжної кулі, великі зазори автоматики й конкретний баланс маси 3,1 кг на довжині 880 мм. Хто бере зі сторінки лише одне число — «тисяча метрів» або «шістсот пострілів» — отримує карикатуру. Хто складає масу, балістику, ресурс і бойову швидкострільність в одну картину, отримує інструмент.

Для початківця достатньо запам’ятати робочу зв’язку: 7,62×39, 715 м/с, 350 м прямого пострілу, короткі черги, перевірений магазин. Для досвідченого читача цінність ТТХ АКМ у нюансах — у різниці між 3,1 і 3,6 кг, між 415 і 369 мм ствола, між шкалою прицілу й таблицею розсіювання. Автомат лишається тим самим «робочим конем» проміжного калібру, яким його задумали. Розумне читання паспорта робить цього коня передбачуваним, а не легендарно-міфічним.
