Джавелін — це переносний протитанковий ракетний комплекс американського виробництва, який поєднує принцип «вистрілив — забув» з інфрачервоним самонаведенням та можливістю атаки згори. Завдяки цим особливостям піхотинець може уразити сучасний танк у найвразливіше місце — дах, де броня найтонша, а динамічний захист часто не спрацьовує ефективно. Після пуску оператор одразу ховається, не ризикуючи життям через дим чи траєкторію.
Система, розроблена наприкінці XX століття як відповідь на еволюцію бронетехніки, довела свою ефективність у реальних боях. Особливо яскраво це проявилося під час повномасштабного вторгнення Росії в Україну 2022 року, коли Джавелін став одним із ключових інструментів стримування танкових колон. Попри поширення дронів, станом на 2026 рік попит на комплекс не зникає — виробництво нарощують, а поставки тривають.
Технічна досконалість, простота використання та психологічний ефект зробили Джавелін не просто зброєю, а символом. Його історія, можливості та вплив на сучасну тактику заслуговують детального розгляду як для новачків, так і для тих, хто хоче зрозуміти глибинні нюанси роботи системи.
Історія створення та еволюція комплексу
Розробка Джавеліна почалася в 1983–1986 роках у рамках програми AAWS-M американської армії. Мета полягала в створенні заміни старому ПТРК M47 Dragon, який вимагав постійного наведення ракети протягом усього польоту — це робило оператора вразливим. Контракти на конкурсній основі отримали Texas Instruments, Hughes Aircraft та Ford Aerospace. У 1989 році переможцем стала Texas Instruments у співпраці з Martin Marietta (нині частини Raytheon та Lockheed Martin).
Перший успішний політ ракети відбувся у 1991 році, а серійне виробництво стартувало в 1994-му. Прийняття на озброєння відбулося в 1996 році. Програма коштувала близько 5 мільярдів доларів. Після розпаду СРСР обсяги закупівель скоротили, але система продовжила вдосконалюватися. Станом на 2021 рік виготовили понад 50 тисяч ракет.
З роками з’явилися модернізації: Block I у 2006 році покращив приціл та швидкість, FGM-148E (Spiral 1) зменшив вагу електроніки, FGM-148F (з 2020 року) отримав багатоцільову бойову частину з осколковою дією проти живої сили та легких цілей. На 2026 рік триває робота над FGM-148G з безохолодним датчиком та полегшеними компонентами. Паралельно розробили полегшений блок управління LWCLU, який збільшує дальність до 4–4,75 км.
Технічні характеристики та компоненти системи
Комплекс складається з двох основних частин: багаторазового блоку управління CLU (Command Launch Unit) вагою близько 6,4 кг та одноразової пускової труби з ракетою (близько 15,9 кг). Загальна вага готового до стрільби комплексу — 22,3 кг. Довжина труби — 1,2 м, діаметр ракети — 127 мм.
Бойова частина тандемна кумулятивна (HEAT) вагою 8,4 кг. Перший заряд (з молібденовим лайнером) підриває динамічний захист (ERA), другий (мідний) пробиває основну броню. Заявлене пробиття — понад 760–800 мм катанної гомогенної броні (RHA). Дальність ефективна — до 2,5 км зі стандартним CLU, до 4–4,75 км з полегшеним варіантом або при установці на техніку. Мінімальна дальність залежить від режиму: 65 м для прямої атаки, 150 м для атаки згори.

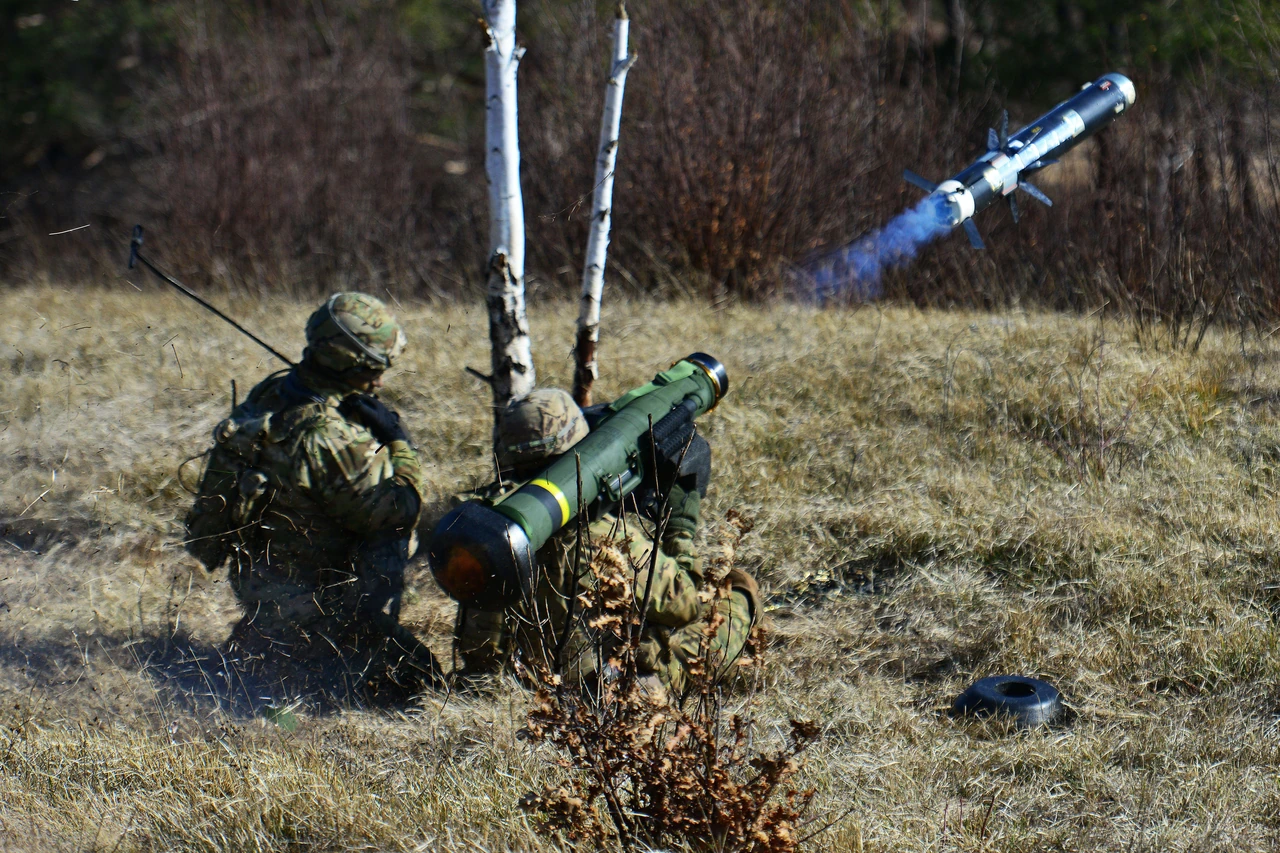

Ракета використовує твердопаливний двигун та м’який пуск: спочатку вибивний заряд виштовхує її з труби на безпечну відстань, після чого вмикається маршовий двигун. Це зменшує задимлення та дозволяє стріляти з укриттів. Швидкість польоту досягає близько 140 м/с. Час приведення в готовність — менше 30 секунд, перезаряджання — близько 20 секунд. Обслуга — одна-дві особи.
| Параметр | Значення | Примітка |
|---|---|---|
| Вага комплексу | 22,3 кг | CLU 6,4 кг + труба з ракетою 15,9 кг |
| Дальність | 2,5 км (до 4,75 км) | Залежить від CLU та платформи |
| Бойова частина | 8,4 кг тандемна HEAT | Пробиття >760 мм RHA |
| Наведення | ІЧ-голівка 64×64 пікселі | Охолоджувана, кореляційне відстеження |
| Режими атаки | Згори / пряма | Висота до 150 м при атаці згори |
Дані узагальнені з технічних специфікацій та відкритих джерел, зокрема CSIS Missile Threat та офіційних матеріалів виробника.
Як працює система: від захоплення цілі до влучання
Принцип «вистрілив — забув» реалізується через інфрачервону голівку самонаведення. Оператор через CLU спочатку сканує місцевість у широкому полі зору (день або тепловізійний режим), потім переходить на вузьке поле для ідентифікації цілі. Коли тепловий образ і контури техніки зафіксовані, система переходить у режим голівки самонаведення — оператор натискає спуск і може одразу змінювати позицію.
Ракета виходить з труби м’яко, без сильного задимлення. Після безпечної відстані вмикається маршовий двигун. Голівка (матриця 64×64 пікселі на основі телуриду ртуті-кадмію, довжина хвилі 8–12 мкм) охолоджується аргоном і сканує простір зі швидкістю близько 180 кадрів за секунду. Алгоритм кореляційного аналізу порівнює поточний образ з еталоном, захопленим перед пуском, і коригує політ за допомогою крил та рулів. Система адаптується до змін контрасту та частково протидіє простим пасткам.
У режимі атаки згори ракета круто набирає висоту (до 150 м), потім переходить у пологе пікірування під великим кутом на дах цілі. Це дозволяє обходити лобову броню та динамічний захист, який часто встановлюють на російських танках Т-72, Т-80 та Т-90. У режимі прямої атаки траєкторія нижча — підходить для укріплень, будівель, гелікоптерів на малій висоті чи цілей у складній місцевості. Висота польоту в прямому режимі — близько 60 м.
Для початківців важливо зрозуміти: це не просто «теплова ракета», а розумна система, яка «бачить» форму і тепловий підпис цілі, а не просто летить на найгарячішу точку. Для досвідчених користувачів — ключ у поєднанні м’якого пуску, автономного наведення та профілю атаки згори, що дає перевагу в живучості розрахунку порівняно з напівавтоматичними системами попередніх поколінь.
Застосування в реальних конфліктах та роль у війні в Україні
Перше бойове застосування Джавеліна відбулося в Іраку 2003 року — під час битви за перевал Дебека комплекс знищив кілька танків та бронемашин з відстані до 3 км. В Афганістані його використовували проти укріплень та печер, а психологічний ефект часто змушував противника залишати позиції. У Сирії зафіксовані випадки ураження самохідних вибухових машин.
Наймасштабніше застосування — в Україні з 2022 року. Перші поставки почалися ще 2018-го (обмежена кількість), але після 24 лютого 2022 року США та союзники передали понад 10 тисяч ракет і сотні пускових установок. У перші тижні та місяці комплекс відіграв ключову роль у стримуванні танкових наступів на Київському та інших напрямках. За даними Пентагону, з перших 112 пусків 100 були успішними. Українські розрахунки демонстрували високу ефективність проти Т-72Б3, Т-80 та Т-90 — ракета часто уражала дах, де ERA спрацьовувала не завжди надійно.
Окрім бронетехніки, зафіксовані успішні пуски по гелікоптерах Ка-52 на низькій висоті та по польовим укріпленням. Російська сторона намагалася протидіяти імпровізованими решітками на дахах (часто неефективно), мультиспектральними покриттями та зміною режимів роботи двигунів. Попри це, Джавелін залишався серйозною загрозою для броньованих колон.
Культурний вимір виявився не менш важливим. Образ «Святого Джавеліна» — адаптація класичного зображення Мадонни з ракетою в руках — став глобальним мемом і символом опору. Його використовували для збору коштів на гуманітарну допомогу та підтримку України, а сам комплекс отримав майже сакральний статус у народній свідомості.
Порівняння з іншими протитанковими системами
Щоб краще зрозуміти місце Джавеліна, варто порівняти його з поширеними аналогами. Таблиця нижче узагальнює ключові відмінності (дані орієнтовні, базуються на відкритих джерелах станом на 2025–2026 роки).
| Система | Дальність | Наведення | Режим атаки | Вага | Орієнт. вартість | Головна перевага |
|---|---|---|---|---|---|---|
| Джавелін (США) | 2,5–4,75 км | Fire-and-forget, ІЧ- imaging | Згори / пряма | 22,3 кг | ~200–250 тис. $ за ракету | Живучість оператора + топ-атака |
| NLAW (Велика Британія/Швеція) | ~1 км | Predicted LOS + інерціальне | Переважно згори | ~12,5 кг | Значно дешевша | Простота та легкість для масового використання |
| Spike-LR (Ізраїль) | До 4+ км | Fire-and-forget або волоконно-оптичне | Згори / пряма | ~13–14 кг (ракета) | Дорожча за Джавелін | Можливість корекції в польоті (man-in-the-loop) |
| Корнет-ЕМ (Росія) | До 5,5+ км | Лазерний промінь або дріт | Переважно пряма | ~30 кг (комплекс) | Значно дешевша | Масовість та дальність у прямому режимі |
Джавелін вирізняється саме поєднанням автономності та профілю атаки згори, що критично важливо проти сучасних танків з ERA. NLAW простіший і дешевший, але поступається в дальності та універсальності. Spike пропонує гнучкість корекції, однак коштує дорожче. Корнет дешевший у масовому виробництві, проте вимагає більшого часу супроводу цілі, що підвищує ризик для розрахунку.
Сучасний стан виробництва та модернізації (2026)
Станом на 2026 рік Lockheed Martin активно нарощує потужності. Якщо у 2024–2025 роках виробництво становило близько 2400 ракет на рік, то до кінця 2026 року планується вихід на 3960 ракет щорічно — зростання понад 50 %. Інвестиції йдуть у нове обладнання, автоматизацію процесів та розширення потужностей у Алабамі та Флориді. Причина — глобальний попит, значною мірою спричинений війною в Україні та необхідністю поповнення запасів.
Попри розвиток FPV-дронів та інших засобів, Джавелін не втрачає актуальності. Він залишається надійним інструментом для ураження бронетехніки в умовах, коли дрони можуть бути пригнічені РЕБ або поганими погодними умовами. Виробник працює над зменшенням часу виготовлення та вартості, а нова модифікація G обіцяє ще більшу дальність та спрощене обслуговування завдяки безохолодному датчику.
Цікаві факти про Джавелін
- «Святий Джавелін» — мем, створений українсько-канадським журналістом Крістіаном Борисом у 2022 році на основі картини художника Кріса Шоу. Образ Богородиці з ракетою в руках став глобальним символом підтримки України та допоміг зібрати мільйони доларів на гуманітарну допомогу.
- За деякими оцінками Пентагону, у перші місяці війни українські розрахунки досягали показника влучності близько 93–96 % при перших масованих застосуваннях.
- Крім танків, комплекс успішно застосовувався проти гелікоптерів на малій висоті та польових укріплень — versatility, яку не завжди підкреслюють у новинах.
- М’який пуск дозволяє вести вогонь з приміщень або укриттів (з дотриманням техніки безпеки), що було б неможливо для багатьох систем попередніх поколінь.
- Блок CLU можна використовувати окремо як потужний тепловізор для розвідки та спостереження — навіть без запуску ракети він дає тактичну перевагу.
- Попри заяви про «еру дронів», у 2025–2026 роках попит на Джавеліни залишається високим — Lockheed Martin інвестує сотні мільйонів у розширення лінії саме через реальні потреби фронту.
- Система пройшла шлях від важкого та ненадійного Dragon до повністю автономного комплексу, де оператор ризикує значно менше, ніж у будь-якій попередній напівавтоматичній ПТРК.
Кожен з цих фактів ілюструє, чому Джавелін вийшов за межі звичайної зброї та став частиною культурного та тактичного ландшафту сучасної війни. Його технічна досконалість, бойова ефективність та символічне значення продовжують впливати на доктрини піхотних підрозділів у різних країнах.
Система демонструє, як правильне поєднання технологій — автономне наведення, профіль атаки згори та м’який пуск — може кардинально змінити баланс сил на полі бою навіть у XXI столітті. Для України Джавелін став не лише інструментом, а й нагадуванням про те, що якісна зброя в руках мотивованих воїнів здатна творити дива. А для всього світу — прикладом того, як одна технологія може вплинути на хід цілої війни та залишитися актуальною навіть через десятиліття після прийняття на озброєння.
