Чинук вертоліт: що вміє CH-47 і чому він не старіє

Коротко

• Чинук — це важкий транспортний вертоліт Boeing CH-47 з двома великими роторами один за одним і без хвостового гвинта.
• Перший політ — 21 вересня 1961 року, на озброєння армії США машина стала в серпні 1962-го і досі стоїть на конвеєрі.
• Сучасний CH-47F Block II піднімає корисне навантаження до 12 565 кг при максимальній злітній масі 24 494 кг.
• Крейсерська швидкість близько 291 км/год, максимальна — 302 км/год, практична стеля — 6096 м.
• У салоні вміщується орієнтовно від 33 до 55 осіб залежно від розкладки сидінь, або 24 ноші; зовні — гаубиці, техніка, контейнери.
• Машину експлуатують армія США і близько 20 інших країн; Україна CH-47 на озброєнні не має.

Коли кажуть «чинук вертоліт», майже завжди мають на увазі не абстрактний «великий гелікоптер», а конкретну американську конструкцію з двома роторами на кінцях фюзеляжу. Силует упізнається з першого погляду: довгий «вагон», задня рампа, двигуни ззаду збоку і жодного хвостового гвинта. Саме ця схема тримає машину в строю вже понад шістдесят років.

CH-47 не найважчий вертоліт Заходу — важче піднімає сімейство CH-53. Зате Чинук виявився зручнішим як «робоча конячка»: сідає на непідготовлений майданчик, вантажить техніку з рампи, тягне підвіс на трьох гаках і ще нормально летить у вітер, у якому однороторна машина вже нервує. Через це його не замінили «наступним поколінням», а просто перебудовують з покоління в покоління.

Що таке вертоліт Чинук і звідки назва

Офіційно це Boeing CH-47 Chinook, спочатку Vertol Model 114. Літеру C у американській системі позначень дають транспортним машинам, H — вертольотам, 47 — порядковий номер типу. Назву дали за традицією армії США називати гвинтокрилі машини іменами корінних народів Північної Америки. Чинуки — народ з регіону річки Колумбія, території сучасних штатів Орегон і Вашингтон.

У побуті «чинуком» називають і ранні A/B/C, і перебудовані D, і цифрові F, і спецназовські MH-47. Це зручно, але технічно різні машини. Якщо дивитися серйозно, «класичний» сучасний Чинук для лінійних частин — це CH-47F, а найсвіжіший серійний стандарт — Block II.

За спостереженнями, люди часто плутають його з британським позначенням. У Королівських ВПС машину ніколи не кликали CH-47 у повсякденні: там лінійка HC.2, HC.4, HC.6 і так далі. Планер той самий, «паспорт» інший.

Навіщо два ротори і куди подівся хвіст

Однороторний вертоліт крутить великий гвинт в один бік, і фюзеляж хоче крутитися в протилежний. Хвостовий гвинт це компенсує, але з’їдає частину потужності двигунів. У тандемній схемі передній і задній ротори обертаються назустріч один одному. Моменти кручення взаємно гасяться. Хвостовий гвинт не потрібен, майже вся тяга йде в підйом і розгін.

Є ще практичний плюс, про який рідко пишуть у коротких довідках. Задня рампа у Чинука вільна: немає хвостової балки з гвинтом, який треба обходити на землі. Піхота вибігає прямо назад. Гаубицю або легкий позашляховик закочують пандусом, а не підвішують «на авось». Три зовнішні гаки — передній, центральний і задній — дозволяють нести один важкий вантаж або розвести два-три окремі підвіси в різні точки за один виліт.

Мінус схеми теж є, і він не косметичний. Трансмісія складна: вал між редукторами синхронізує ротори так, щоб лопаті ніколи не зустрілися. Задній ротор частково працює в сліді переднього, тож аеродинамічна ефективність на великій швидкості не ідеальна. Зате діапазон центрування широкий. Можна поставити важке ближче до носа чи до хвоста — машина це переживе спокійніше, ніж класичний однороторник.

Коротка історія: від прототипу 1961-го до Block II

Наприкінці 1950-х армія США шукала заміну поршневому Sikorsky CH-37 Mojave. Компанія Vertol уже робила тандемний Model 107. Для морської піхоти з нього виріс CH-46 Sea Knight. Армії захотілося більшого — так з’явився збільшений Model 114. Boeing купив Vertol у 1960-му. Прототип YHC-1B (пізніше YCH-47A) вперше піднявся 21 вересня 1961 року. Серійні CH-47A пішли у війська 16 серпня 1962-го.

В’єтнам швидко показав, навіщо ця машина. Чинуки тягали артилерію на вогневі позиції в горах, знімали підбиті вертольоти, возили людей і ящики. Далі пішла звична для довгожителів логіка: не нова «революція», а двигуни потужніші, палива більше, лопаті кращі, кабіна зручніша.

• CH-47A — перша серія, двигуни сімейства T55 ранніх модифікацій.
• CH-47B — підсилені двигуни і трохи більший ротор.
• CH-47C — знову потужність і запас палива; частину збирали за ліцензією в Італії.
• CH-47D — з 1982 року; більшість D — це глибока перебудова A/B/C, а не «чисті» нові планери. Композитні лопаті, потрійна зовнішня підвіска, нові системи.

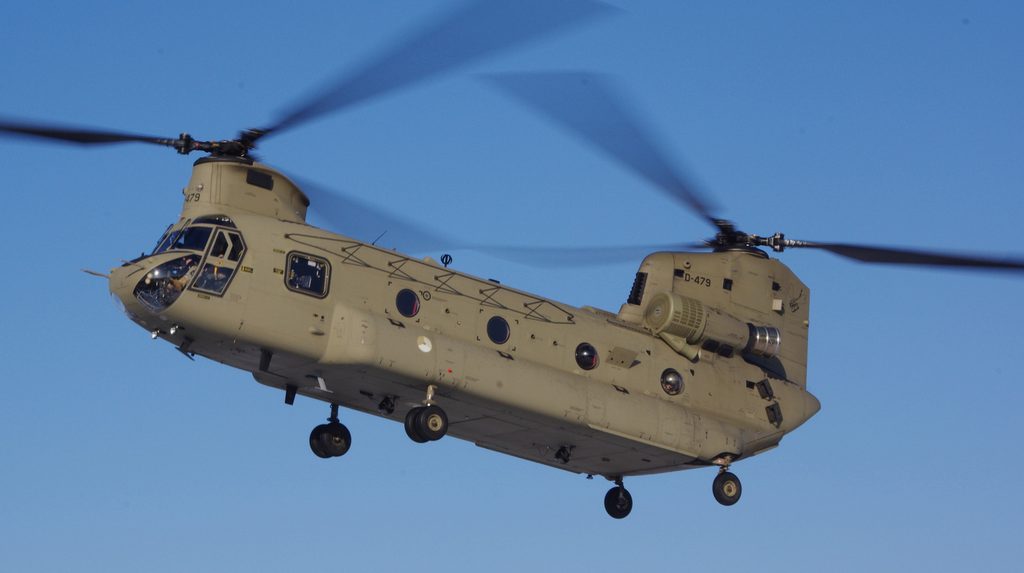

• CH-47F — нова побудова і цифрова кабіна, у стрій з другої половини 2000-х.

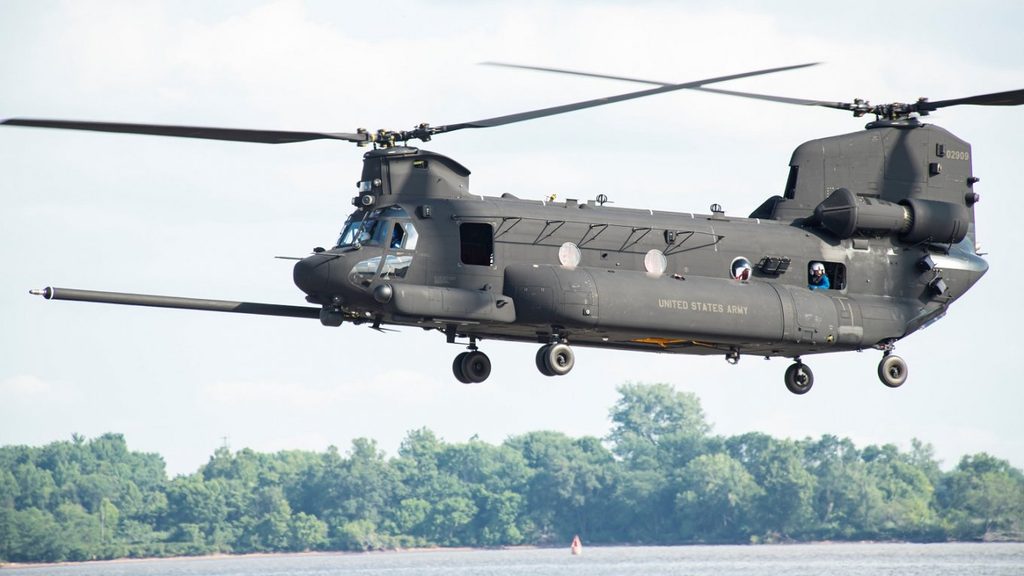

• MH-47E/G — спецназ: дозаправлення в повітрі, РЛС слідування рельєфу, додаткове паливо, інша авіоніка.
• CH-47F Block II — посилений планер, перероблені баки, трансмісія і відкрита архітектура авіоніки; максимальна маса зросла до 24 494 кг.

У практиці саме D і F найчастіше потрапляють у новини останніх двадцяти років. A і B вже музейна історія, хоча окремі планери після модернізації літають далі в інших індексах. Японські CH-47J/JA збирає Kawasaki. Британія тримає власну лінійку на тій самій базі.

Що змінилось у Block II і навіщо це армії

Block II — не «новий вертоліт з нуля». Це пакет, який піднімає стелю маси, тримає ресурс і готує борт під наступні блоки електроніки. Офіційні цифри Boeing для CH-47F Block II такі: два Honeywell T55-GA-714A по 4777 к. с. на валу кожен, максимальна швидкість 302 км/год, крейсерська 291 км/год, радіус типової місії 306 км, стеля 6096 м, запас палива 4088 л, корисне навантаження 12 565 кг.

Для порівняння, у попереднього «цифрового» F часто фігурували 22 680 кг максимальної маси і корисне навантаження близько 10,9 т. Різниця не космічна на папері. У горах, у спеку і з підвісом вона вже відчутна, бо вертоліт живе не в таблиці «стандартний день, рівень моря», а в розрідженому повітрі й пилу.

Розміри, швидкість, скільки бере на борт

Цифри нижче — для орієнтиру по актуальному сімейству F / Block II. У різних брошурах інколи «плавають» довжина фюзеляжу на десятки сантиметрів: одні міряють чисто корпус, інші — з обтікачами. Триматись варто офіційної лінійки виробника.

Екіпаж лінійної машини зазвичай три особи: два пілоти і борттехнік. У спецназовських MH склад більший — додаються оператори систем. Десант: поширена цифра 33 повністю екіпіровані бійці плюс екіпаж; у щільнішій розкладці джерела дають до 55 місць. Санітарний варіант — близько 24 нош з супроводом. У вантажну кабіну теоретично стають два легкі армійські позашляховики типу HMMWV, або один позашляховик разом із легкою гаубицею — якщо дозволяють кріплення і центр мас.

Зовнішнє навантаження залежить від гака, висоти й температури. Для F-серії центральний гак часто оцінюють у районі 11–12 т класу, передній і задній — слабші. Block II якраз і задуманий, щоб тягнути важчі сучасні машини на кшталт JLTV і гаубицю M777 туди, куди колісний конвой не доїде.

Які задачі машина виконує насправді

Базова роль — перевезення людей, боєприпасів, палива, води, інженерного майна. Далі вже наростають «гілки».

1. Тактичний транспорт: відділення і взводи на непідготовлену площадку, у тому числі вночі.

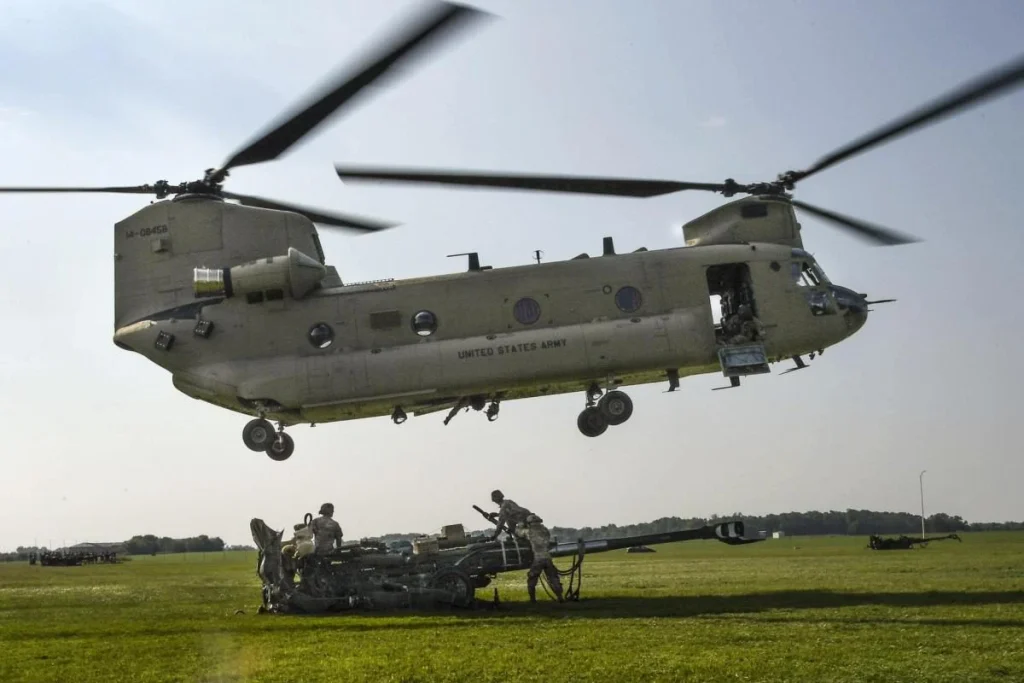

2. Підвіс артилерії й техніки. Класика — 105-мм і 155-мм гаубиці плюс ящики зі снарядами окремим гаком.
3. Евакуація поранених. Рампа і об’єм салону тут важливіші за швидкість «швидкої».
4. Пошуково-рятувальні та гуманітарні рейси: мішки з піском, насоси, генератори, евакуація цивільних після повені чи землетрусу.
5. Спецоперації на MH-47: далекі рейди з дозаправленням у повітрі, робота на малих висотах над рельєфом.
6. Пожежі. Цивільний і деякі військові бортове відро типу Bambi bucket чіпляють на зовнішній гак.

Озброєння у транспортника вторинне. Ставлять кулемети 7,62 мм у бічних вікнах і на рампі, інколи мінігани. Це самооборона зони висадки, не ударна машина. Плутати Чинук з Apache безглуздо: інша ніша, інша логіка польоту.

Окремо варто сказати про пил і «браунаут». Великі ротори піднімають стіну піску. У сучасних F стоїть цифрова система автоматичного керування польотом, яка допомагає тримати висіння, коли землі вже не видно. Це не магія і не «автопілот замість пілота». Це страховка, без якої важкий борт у пустелі швидко стає статистикою.

Хто літає на Чинуках і чи є вони в Україні

Головний експлуатант — армія США, резерв і Нацгвардія, плюс сили спецоперацій на MH-47G. Boeing прямо пише про близько 20 іноземних операторів. Серед постійних імен: Велика Британія, Нідерланди, Італія, Іспанія, Греція, Канада, Австралія, Японія, Республіка Корея, Туреччина, ОАЕ, Єгипет, Індія. Німеччина в 2022–2023 роках обрала CH-47F Block II як майбутній важкий підйомник замість старіючого парку CH-53G і замовила велику партію.

По Україні коротко і без чуток. Станом на офіційну відповідь Міноборони Великої Британії у грудні 2023 року Лондон не передавав Україні жодного Chinook. У відкритих зведеннях західної допомоги фігурують інші типи — Ми-8/17, Ми-24, Sea King, пізніше окремі Puma й інші машини, — але не CH-47. Тож фрази на кшталт «український чинук уже на фронті» варто відкидати, поки не з’явиться підтвердження від уряду-донора або Генштабу.

Це не оцінка «потрібен / не потрібен». Важкий тандемний транспортник вимагає бази, запчастин T55, навчених техніків і захищених майданчиків. Без цього навіть подарований борт швидко стає дорогим експонатом.

Сильні сторони, слабкі місця і типові помилки новачків у темі

Сила Чинука — поєднання об’єму салону, рампи і зовнішньої підвіски. Багато вертольотів вміють одне з трьох. Він тримає всі три на прийнятній швидкості. Ще один плюс, який помічаєш, коли порівнюєш фото з майданчиків: машина стоїть «вагоном», а не «стрілою». Центр мас і точки кріплення вантажу розмазані по довжині, а не зібрані під одним ротором.

Слабкі місця теж не секрет.

• Великий силует і шум. Для скритності це погано.
• Дороге обслуговування двох редукторів і синхронізуючого вала.
• Потрібна велика площадка. Ротори 18 метрів кожен — це не «сіли між деревами».
• Ураженість на малій висоті така сама, як у будь-якого транспортного вертольота: ПЗРК і навіть щільний кулеметний вогонь небезпечні.
• Цифри «піднімає 12 тонн завжди» брехливі. Висота, температура, залишок палива і вітер з’їдають запас дуже швидко.

У розмовах я кілька разів ловив одну й ту саму помилку. Людина бачить ролик, де Чинук тягне інший вертоліт або навіть фюзеляж винищувача, і робить висновок: «він підніме що завгодно». Ні. Такі підйоми планують тижнями, знімають зайве, вибирають погоду і летять повільно. Це демонстрація запасу тяги, не штатний режим конвою.

Друга помилка — вважати, що два ротори роблять машину «незбивною», бо «немає хвостового гвинта, який відстрілюють першим». Редуктори, вал і лопаті все одно критичні. Просто відмова інша за характером.

Чинук проти інших «важких»

Таблиця груба, але сенс ловить. Чинук сидить між «робочою конячкою середнього класу» і «слоном» CH-53. Тому його й замовляють країни, яким треба возити гаубицю й саперний міст щотижня, а не раз на квартал.

Скільки їх збудували і чи є кінець кар’єри

Boeing ще на початку 2010-х називав цифру «понад 1200» збудованих машин. Після цього йшли нові F, експорт, японська ліцензія Kawasaki, спецназовські G. Оцінки середини 2020-х обережно ставлять сумарний випуск у район 1300–1400 з урахуванням ліцензій і без подвійного рахунку перебудованих планерів. Точна каса виробника публічно не розкладена по роках, тож будь-яке «точно 1372» — уже фантазія.

Кінець не проглядається. Армія США тримає програму Block II і окремо модернізує авіоніку, щоб парк дожив далеко за 2040-ві, з розмовами навіть про 2060-ті. Це рідкісний випадок, коли конструкція 1961 року не пішла в музей, а стала платформою під відкриту електроніку. Схоже на історію з C-130: планер вдалий, начинку міняють.

Цивільний родич теж існував — Boeing Vertol Model 234 для пасажирів, лісу й нафтових платформ. Він не став таким масовим, як військовий брат, але конструкцію підтвердив: схема працює не лише з гаубицею на гаку.

Якщо хочете швидко «прочитати» конкретний борт на фото, дивіться три речі. Форма носових вікон і «скляність» кабіни — F уже з цифровою приладовою дошкою. Наявність штанги дозаправлення і «зубастіших» антен — майже напевно MH. Хвіст з рампою без балки — це і є Чинук, навіть якщо камуфляж неамериканський.

Для звичайного читача достатньо запам’ятати просте. Чинук вертоліт — це не «великий Мі-8». Це окремий клас: два ротори, рампа, три гаки, швидкість під 300 км/год і звичка працювати там, де дорога закінчилась. Якщо наступного разу побачите довгий фюзеляж без хвостового гвинта над полігоном або над зоною лиха — з високою ймовірністю це саме він. А якщо потрібні цифри під конкретну модифікацію, дивіться таблицю виробника на Boeing.com, бо «народні» 20 тонн на гаку в спеку на двох тисячах метрів ніхто не обіцяв.
