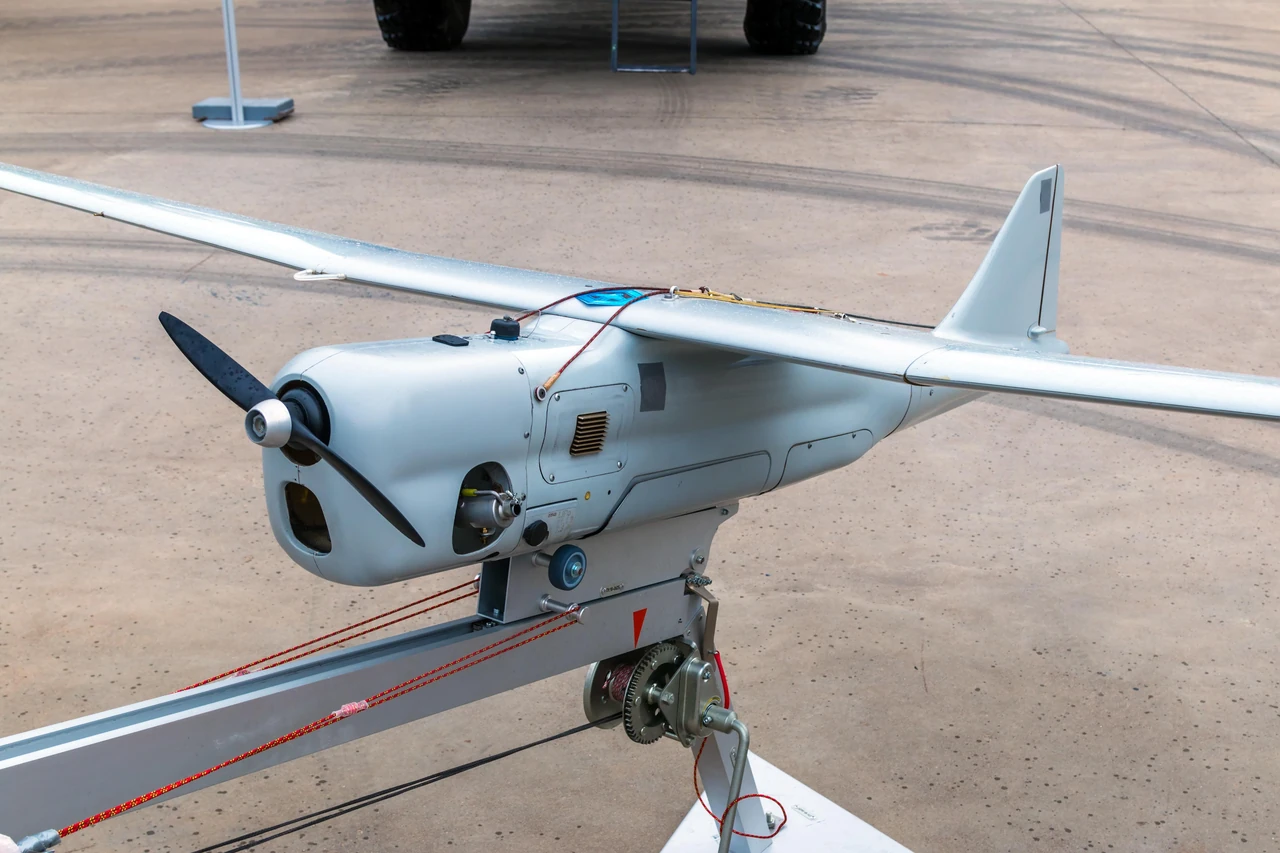

Орлан-10 — це легкий тактичний розвідувальний безпілотник з розмахом крила 3,1 метра та максимальною злітною масою до 18 кілограмів. Апарат здатен перебувати в повітрі до 16 годин, розвивати швидкість 90–150 км/год і діяти на відстані до 120 км від наземного пункту управління або до 600 км в повністю автономному режимі. Модульна корисна навантаження масою до 5,5 кг дозволяє швидко змінювати комплект сенсорів — від оптичних і тепловізійних камер до радіотехнічних засобів розвідки та обладнання радіоелектронної боротьби.
Конструкція орієнтована на польові умови: запуск відбувається з розбірної катапульти, а посадка — на парашуті з надувним буфером, що захищає апарат навіть на нерівній місцевості. Зашифрований канал зв’язку з псевдовипадковою перебудовою частоти та інерціальна система навігації забезпечують стійкість до перешкод і можливість виконання місії навіть за відсутності GPS-сигналу. У бойовій практиці Орлан-10 найчастіше працює в групах з двох-трьох апаратів з різними корисними навантаженнями, створюючи єдину інформаційну картину для артилерії та ударних засобів.
Завдяки поєднанню тривалого часу патрулювання, модульності та відносно низької вартості комплекс став одним з найбільш масових засобів повітряної розвідки. Виробництво триває сотнями одиниць на рік, а загальна кількість випущених апаратів вже перевищує півтори тисячі. Незважаючи на втрати, система продовжує модернізуватися — з’явилися версії з попередженням зіткнень та експериментальні конфігурації носіїв FPV-дронів.
Історія розробки та виробництва
Розробку Орлан-10 почали на початку 2010-х років у Санкт-Петербурзі на підприємстві Спеціальний технологічний центр. Апарат створювали як доступний тактичний розвідник, здатний замінити старіші радянські системи та доповнити важчі комплекси. Вже у 2010 році він надійшов на озброєння російських військ і швидко пройшов перевірку в реальних умовах.
Перші бойові випробування відбулися в Сирії, де апарат використовували для розвідки, картографування та коригування ударів. З 2014 року Орлан-10 активно застосовували на сході України, а з 2022 року — у повномасштабній війні. За цей час він став основним засобом виявлення цілей для артилерії, реактивних систем і дронів-камікадзе типу Lancet.
Виробництво налагоджене на рівні 200–300 апаратів на рік. Незважаючи на санкції, конструктори використовують комерційні компоненти з різних країн, що дозволяє підтримувати темпи випуску. Загальна кількість випущених Орлан-10 перевищує 1500 одиниць. Вартість одного комплексу з наземним обладнанням коливається в межах 87–120 тисяч доларів.
Конструктивні особливості
Орлан-10 побудований за нормальною аеродинамічною схемою з високорозташованим крилом і однокілевим хвостовим оперенням. Така компоновка забезпечує хорошу стійкість на малих швидкостях і зручність транспортування — крила знімаються, апарат перевозиться в контейнерах. Фюзеляж виконаний переважно з композитних матеріалів, що знижує радіолокаційну помітність до 0,2–0,5 м².
Силова установка — бензиновий чотиритактний двигун внутрішнього згоряння Saito FG серії, що працює на автомобільному бензині А-95. Двигун обертає штовхальний гвинт, забезпечуючи високу паливну ефективність і тривалість польоту. Бортова електросистема живиться від генератора, сполученого з двигуном, плюс є акумулятори для аварійних режимів.
Автопілот APS 2.2 підтримує політ за 100 точками маршруту, автоматичне повернення на базу при втраті зв’язку та роботу корисного навантаження. Система дозволяє виконувати місію в режимі «радіомовчання», коли апарат не випромінює сигнали до моменту передачі даних. Для посадки використовується парашут з надувним буфером, який пом’якшує удар об землю і захищає обладнання.
Основні технічні характеристики
Нижче наведено зведені технічні параметри, зібрані з відкритих джерел та технічної документації. Дані можуть дещо відрізнятися залежно від конкретної модифікації та умов експлуатації.
| Параметр | Значення | Примітка |
|---|---|---|
| Довжина | 1,8 м | — |
| Розмах крила | 3,1 м | Крила знімаються для транспортування |
| Маса порожнього | ≈12,5 кг | — |
| Максимальна злітна маса | 18 кг | З повним навантаженням |
| Корисне навантаження | до 5,5 кг | Модульне, швидка заміна |
| Швидкість польоту | 90–150 км/год | Крейсерська ≈100–110 км/год |
| Тривалість польоту | до 16 годин | Заявлена; реальна часто 8–12 год залежно від навантаження |
| Дальність зв’язку | до 120 км | З наземною станцією |
| Автономна дальність | до 600 км | Без постійного зв’язку з оператором |
| Максимальна висота | 5000 м | Практична стеля |
| Температурний діапазон | від −30 до +40 °C | — |
| Запуск | Катапульта | Розбірна, польова |
| Посадка | Парашут + надувний буфер | Мінімальні вимоги до майданчика |
Особливо варто відзначити баланс між масою, тривалістю польоту та вартістю. Невеликий апарат з бензиновим двигуном дає значно більший час патрулювання, ніж електричні аналоги тієї ж маси, при цьому залишається транспортабельним силами невеликого підрозділу.
Системи корисного навантаження та розвідки
Головна сила Орлан-10 — модульність корисного навантаження. Комплекс зазвичай постачається з кількома апаратами, кожен з яких несе свій набір сенсорів. Це дозволяє одночасно вести оптичну розвідку, радіотехнічну розвідку та створювати ретрансляційний канал.
Основні типи корисного навантаження (позначення CN):
- CN1 — комбінований варіант з оптико-електронною системою та радіотехнічною розвідкою GSM-діапазону. Виявляє мобільні телефони на відстані до 3,5 км, фіксує автомобілі та людей з висоти 800–1500 м.
- CN2 — денна гіростабілізована камера видимого діапазону (Controp D-STAMP / U-STAMP). Забезпечує стабільне відео навіть при сильній вібрації.
- CN3 — цілодобова розвідка з тепловізійною камерою (FLIR Photon 320/640). Є варіанти з лазерним цілевказівником для наведення високоточних боєприпасів типу «Краснопіль».
- CN4 — радіотехнічна розвідка радарів та радіостанцій X-діапазону. Використовується в комплексі артилерійської розвідки «Шелест».
Дані передаються по захищеному каналу з двоступеневим кодуванням. Оператор може отримувати як відеопотік у реальному часі, так і фотографії з географічною прив’язкою. У складі комплексу «Леєр-3» апарат здатен не тільки виявляти, а й придушувати GSM-зв’язок противника.
Керування, запуск і посадка
Наземний пункт управління зазвичай розміщується на базі автомобіля типу «Тигр» або спеціального фургона. Одна станція може одночасно керувати до чотирьох апаратів. Екіпаж комплексу — до 30 осіб, включаючи операторів, техніків та фахівців з обробки даних.
Запуск виконується з розбірної катапульти за допомогою гумового шнура або пневматичного приводу. Процедура займає кілька хвилин і не потребує підготовленої злітно-посадкової смуги. Після зльоту апарат переходить в автономний режим або виконує політ за програмою.
Посадка — найбільш вразливий етап. Парашут розкривається автоматично, а надувний буфер пом’якшує контакт з землею. У більшості випадків апарат отримує мінімальні пошкодження і після перевірки готовий до повторного використання. Така система дозволяє експлуатувати Орлан-10 з ґрунтових майданчиків у безпосередній близькості від лінії бойового зіткнення.
Переваги та обмеження в реальних умовах
Головні переваги Орлан-10 — тривалий час перебування в повітрі, модульність корисного навантаження та відносна простота експлуатації. Апарат добре зарекомендував себе в ролі коригувальника артилерійського вогню: виявлена ціль передається в автоматизовану систему управління, і реакція відбувається за лічені хвилини.
Серед обмежень — залежність від бензину (потрібно возити пальне), вразливість до сучасних засобів ППО та РЕБ на близьких відстанях, а також відносно низька швидкість, що полегшує перехоплення FPV-дронами або зенітними ракетами. У 2025 році з’явилися повідомлення про модифікації Орлан-10, які несуть під крилами FPV-дрони для збільшення дальності ураження.
Українські сили регулярно знищують ці апарати — як стрілецькою зброєю та ПЗРК на малих висотах, так і спеціальними дронами-перехоплювачами. Однак масовість виробництва дозволяє російській стороні швидко відновлювати втрати.
Цікаві факти про Орлан-10
- У конструкції Орлан-10 використовуються компоненти західного виробництва, зокрема GNSS-приймач Taoglas (Ірландія) та модуль u-blox (Швейцарія), попри санкції.
- Експериментальна версія з 12 камерами Canon 5D Mark II створювала знімки загальною роздільною здатністю 264 мегапікселі для побудови детальних 3D-карт місцевості.
- У 2025 році зафіксовано випадки використання Орлан-10 як «материнського» дрона — під крилами кріпили FPV-апарати для скидання на великій відстані.
- Ефективна поверхня розсіювання всього 0,2–0,5 м² робить апарат малопомітним для радарів на відстані.
- Парашутна система з надувним буфером дозволяє приземляти апарат на нерівній місцевості з мінімальними пошкодженнями — багато екземплярів ремонтувалися в польових умовах і поверталися в стрій.
- Існувала спеціальна модифікація для радіаційного моніторингу, здатна будувати тривимірні карти забруднення після застосування тактичної ядерної зброї.
- Один комплекс Орлан-10 з наземним обладнанням коштує приблизно стільки ж, скільки один сучасний ударний дрон середнього класу, але забезпечує багаторазове використання.
Орлан-10 залишається одним з найпоширеніших тактичних розвідників завдяки вдалому поєднанню простоти, тривалості польоту та гнучкості корисного навантаження. Його конструкція продовжує еволюціонувати — з’являються нові системи попередження зіткнень, покращені канали зв’язку та гібридні конфігурації з ударними елементами. У сучасних конфліктах саме такі апарати часто визначають, хто першим побачить ціль і першим завдасть удару.
