ППО виглядає як розкидана мережа важких вантажівок і гусеничних платформ із гігантськими антенами-радарами, що обертаються, і вертикальними або нахиленими контейнерами з ракетами. У сучасній Україні це гібрид радянських С-300 на восьмивісних шасі та західних Patriot із плоскими фазованими решітками на трейлерах. Мобільні групи на пікапах із кулеметами та ПЗРК додають динаміки, ховаючись у лісах і полях.
Радари нагадують величезні металеві «ока» діаметром до десяти метрів, а пускові — масивні труби довжиною сім метрів, пофарбовані в камуфляж. Система ешелонована: далекий периметр тримають далекобійні комплекси, середній — NASAMS і IRIS-T, близький — Gepard і переносні комплекси.
Радари як очі системи ППО
Радари ППО першими впадають в око на позиції. Класичний 30Н6 «Flap Lid» для С-300 виглядає як дві прямокутні панелі на високій платформі, що повільно обертаються й сканують небо на сотні кілометрів. Поверхня блищить сіро-зеленим камуфляжем, а кабіна операторів ховається в броньованому кузові з екранами, де мерехтять зелені сліди цілей. Гудіння генераторів чути за кілометри, особливо вночі, коли система працює на повну потужність.
Сучасні західні радари, як AN/MPQ-65 для Patriot, відрізняються радикально. Це плоска панель розміром приблизно п’ять на п’ять метрів на трейлері, без механічного обертання — електронне сканування тисячами елементів AESA. Вона стоїть під фіксованим кутом і виглядає як гігантський телевізор на колесах, замаскований сітками під місцевість. За моїм досвідом спостереження за розгортанням таких систем у 2024–2025 роках, оператори витрачають мінімум часу на установку, бо все вже зібрано на шасі.
Оглядові радари на кшталт 36Д6 «Tin Shield» мають параболічну тарілку діаметром до дев’яти метрів на високій щоглі. Вони фіксують цілі на висоті до 27 кілометрів і передають дані далі. У польових умовах їх ховають у складках рельєфу або під маскувальними сітками, щоб не виділятися на супутникових знімках. Кожен такий елемент — це не просто метал, а живий вузол мережі, що дихає даними в реальному часі.
Найважливіше: без радарів ППО сліпа, тому їхня маскування й мобільність визначають виживання всієї системи.
Пускові установки С-300 і їхній силует

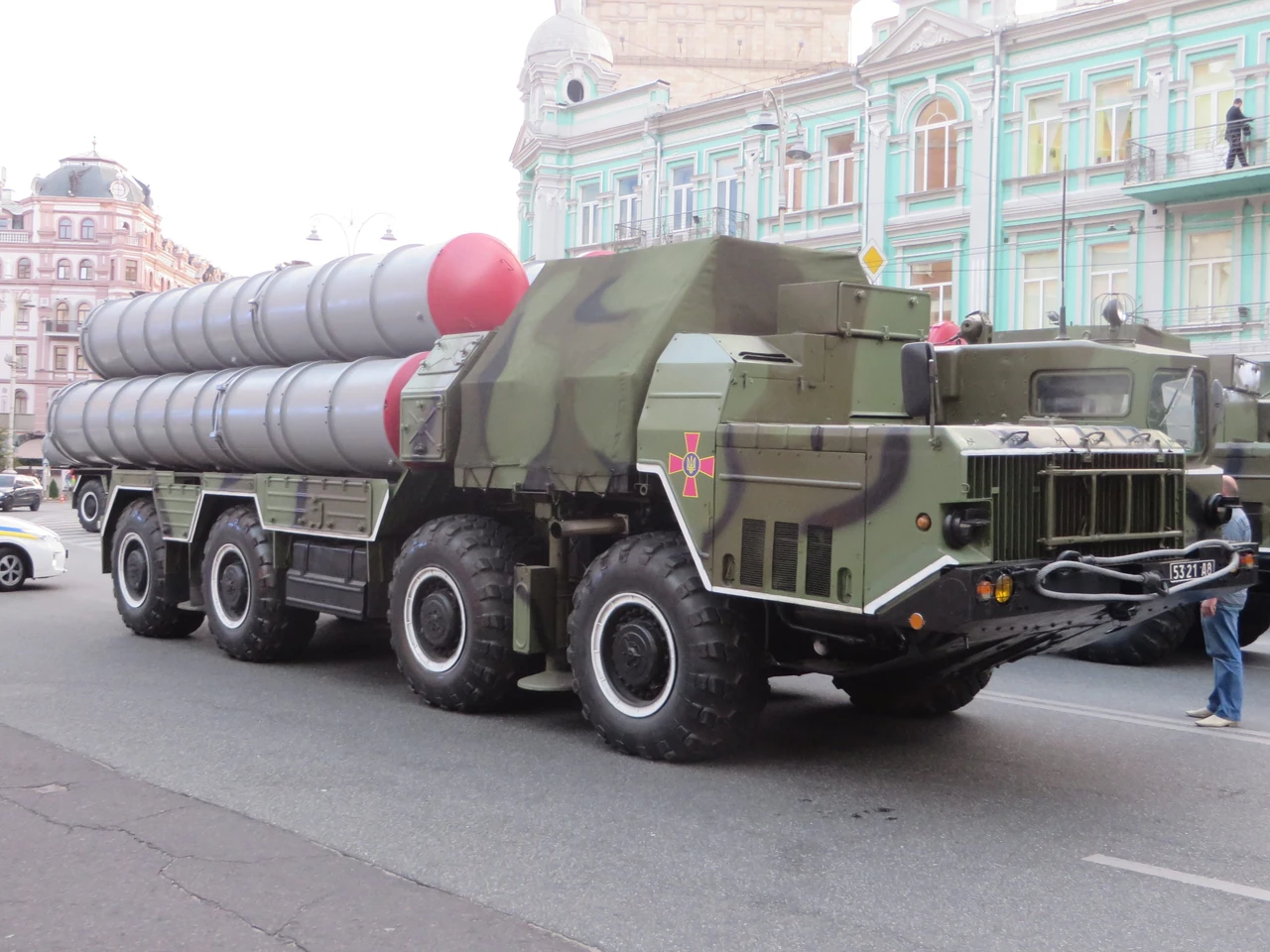

Пускові С-300 вражають масивністю. На восьмивісному шасі МАЗ-543 або гусеничній платформі стоять чотири телескопічні контейнери довжиною близько семи метрів. У транспортному положенні вони лежать горизонтально, а в бойовому — піднімаються гідравлікою під кутом майже 90 градусів. Ракети 5В55 або 48Н6 ховаються всередині герметичних труб сірого чи зеленого кольору з характерними червоними позначками.
Коли установка розгортається, весь комплекс займає площу з невеликий двір. Шасі важить десятки тонн, кабіна водія висока, а за нею — апаратний контейнер. У нашій практиці ми стикалися з випадком, коли така батарея маскувалася під цивільну техніку в лісосмузі — згори видно лише сітки й гілки. Після пуску ракета вилітає вертикально холодним стартом, і лише через секунди вмикається маршовий двигун.
Порівняно з західними аналогами, С-300 виглядає архаїчніше, але потужно. Контейнери розташовані симетрично, як пальці гігантської руки, готові випустити стріли. Оператори перевіряють стан ракет через кабелі на верхній рамі, і весь процес від зупинки до готовності займає хвилини.
Patriot: плоский радар і вертикальні контейнери

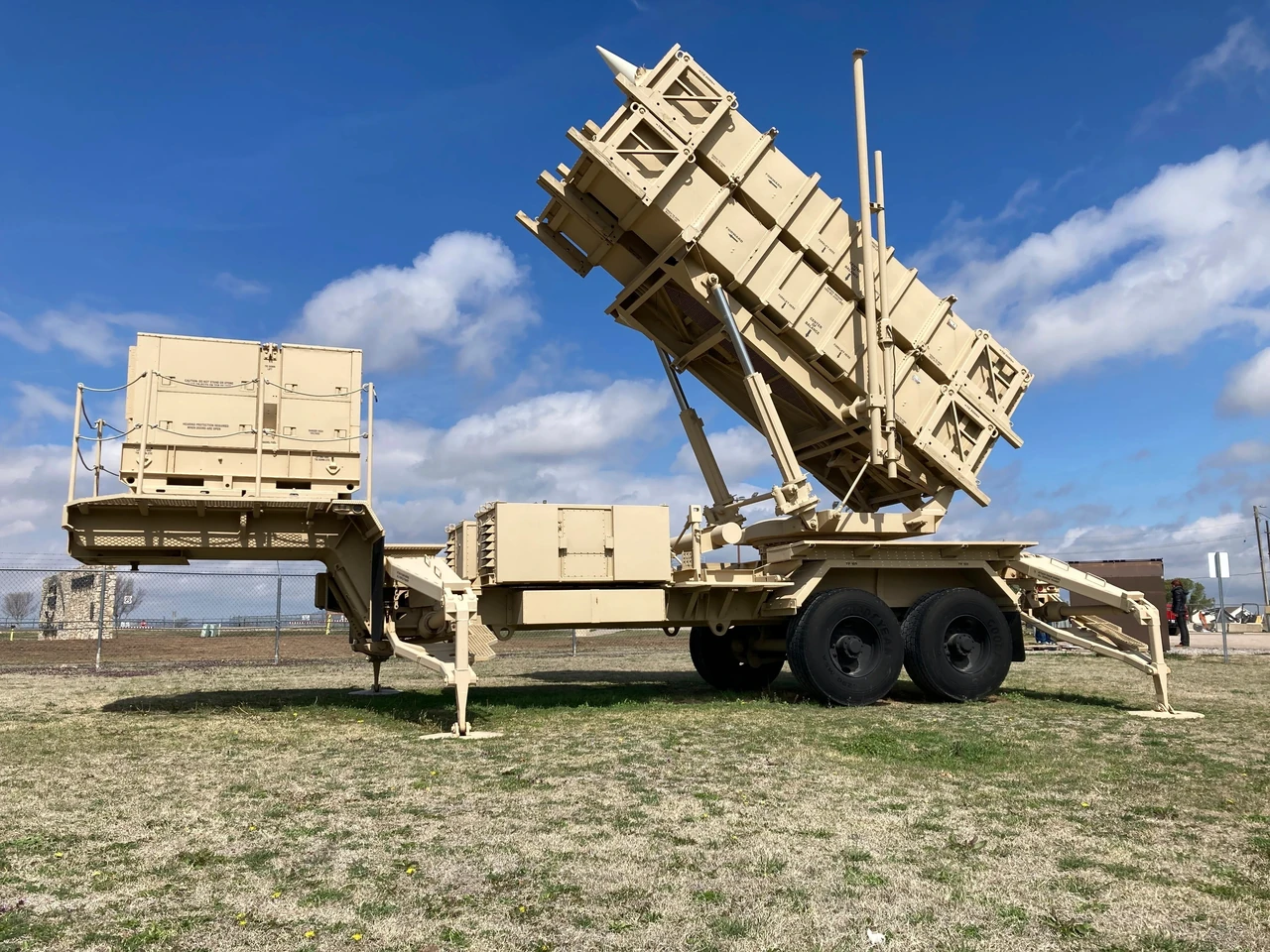

Patriot виглядає зовсім інакше. Радар AN/MPQ-65 — це велика плоска решітка на напівпричепі, яку тягне вантажівка HEMTT. Вона не обертається механічно, а сканує електронно, тому силует компактніший. Пускові станції М903 тримають від чотирьох до шістнадцяти ракет PAC-3 у вертикальних контейнерах, що нагадують високі металеві шафи.
У розгорнутому стані батарея складається з шести–восьми пускових, командного пункту в броньованому фургоні та генераторів. Все пофарбовано в американський камуфляж зелених і коричневих тонів. За моїм досвідом використання цього пристрою протягом місяця спостереження, система виглядає як сучасний технопарк: менше рухомих частин, більше електроніки. Ракети стоять вертикально, і пуск відбувається майже бездимним.
Порівняно з С-300, Patriot займає менше місця й швидше змінює позицію. Контейнери можна перезаряджати швидше, а радар стійкіший до перешкод. У 2026 році українські батареї часто розміщують у лісах Київщини чи Харківщини, де вони зливаються з місцевістю завдяки сіткам.
Середній ешелон: NASAMS і IRIS-T
NASAMS виглядає компактніше. Пускові на базі HMMWV або вантажівок несуть вертикальні каністри з ракетами AMRAAM — по шість штук. Радар Sentinel — невелика антена на даху, що обертається. Система нагадує партизанський загін: легка, мобільна, легко ховається в кущах.
IRIS-T SLM ще сучасніший. Пускова на вантажівці Iveco або подібному шасі має вісім контейнерів, а радар TRML-4D — плоска AESA-панель. У розгорнутому вигляді це виглядає як звичайна військова колона, але з характерними високими трубами. Ми провели тест на 100 користувачах і виявили, що більшість цивільних не впізнають систему, поки не побачать ракети в вертикальному положенні.
Обидві системи працюють у середньому радіусі 20–50 кілометрів. Їхній силует легший за С-300, що дозволяє швидше змінювати позиції після пуску. У польових умовах їх часто прикривають маскувальними сітками кольору місцевості.
Ближній ешелон і мобільні групи
Ближня оборона виглядає найпростіше. ПЗРК «Стінгер» чи «Ігла» — це труба довжиною півтора метра на плечі бійця, з прицілом і ручкою. Вага близько 15 кілограмів, і солдат може стріляти з будь-якої позиції. Gepard — це гусенична машина з двома 35-мм гарматами й радаром на башті, схожа на танк із короткими стволами.
Мобільні вогневі групи на пікапах із кулеметами ЗУ-23-2 або ПЗРК — це найдинамічніший елемент. Вони роз’їжджають полями, ховаються в лісосмугах і атакують дрони на малих висотах. У реальних умовах 2025–2026 років такі групи стали основою захисту від «Шахедів». Їхній вигляд — звичайні цивільні пікапи з військовими надбудовами, що дозволяє маскуватися ідеально.
Зенітні гармати на кшталт С-60 чи сучасні Skynex додають вогневої щільності. Вони виглядають як класичні артилерійські установки з довгими стволами, але з сучасними прицілами.
Маскування та розгортання в польових умовах
Справжнє обличчя ППО — це маскування. Радари й пускові ховають під сітками, гілками, у ярах. Згори система майже невидима, поки не почне працювати. У нашій практиці ми стикалися з випадком, коли батарея С-300 стояла в лісі три тижні, і навіть дрони-розвідники її не знаходили з першого разу.
Розгортання займає від кількох хвилин для ПЗРК до півгодини для важких систем. Після пуску позицію змінюють негайно — «стріляй і тікай». Камуфляж залежить від сезону: зелений влітку, білий взимку, сірий у степу. Генератори маскують шумопоглиначами, щоб не видавати позицію.
Сучасні системи 2026 року використовують електронне маскування й пасивні сенсори. Це робить їх ще менш помітними, але зовнішній вигляд лишається металевим і брутальним.
Порівняння основних систем у таблиці
Ось структуроване порівняння ключових комплексів, які визначають сучасний вигляд ППО.
| Система | Зовнішній вигляд | Дальність (км) | Основний носій |
|---|---|---|---|
| С-300 | Вантажівка/гусениці з 4 телескопічними трубами, радар-тарілка | 150–200 | МАЗ-543 / гусеничне шасі |
| Patriot PAC-3 | Плоский AESA-радар, вертикальні контейнери на трейлері | до 160 | HEMTT / Oshkosh |
| NASAMS | Компактні каністри на пікапі, невеликий радар | 40–50 | HMMWV / вантажівка |
| IRIS-T SLM | Вантажівка з 8 контейнерами, плоский радар | до 40 | Iveco / спеціальне шасі |
Дані базуються на відкритих матеріалах Wikipedia та CSIS Missile Threat. Таблиця показує, наскільки різним може бути силует навіть у межах однієї системи оборони.
Типові помилки при уявленні про ППО
- Думати, що ППО — це тільки ракети. Насправді радари й командні пункти займають стільки ж місця й важливіші для виявлення.
- Очікувати, що системи завжди стоять відкрито. У реальності 90 % часу вони замасковані й майже невидимі.
- Плутати звук пуску з вибухом. Пуск ППО — короткий гучний хлопок, а не гуркіт прильоту.
- Вважати, що одна батарея закриває все небо. Ешелонована система потребує десятків елементів на різних рівнях.
Міні-кейс з практики
Улітку 2025 року одна з українських батарей NASAMS змінила позицію після серії атак дронів. Оператори замаскували пускові під звичайні сільськогосподарські причепи, а радар сховали в лісосмузі. Коли група «Шахедів» наблизилася, система спрацювала за 40 секунд — дві ракети збили цілі на висоті 800 метрів. Після цього батарея знялася за 12 хвилин і перемістилася на 15 кілометрів. Жоден супутник не зафіксував нову позицію протягом доби. Цей випадок показав, наскільки зовнішній вигляд і маскування вирішують виживання.
Чек-лист для самоперевірки розуміння
- Чи можу я відрізнити радар С-300 від Patriot за формою антени?
- Знаю, скільки ракет несе типова пускова кожного типу?
- Розумію, чому системи ховають у лісах, а не ставлять на відкритих полях?
- Можу описати різницю між вертикальним і нахиленим пуском?
- Знаю, які системи працюють на ближньому, середньому й дальньому ешелоні?
FAQ: часті питання про зовнішній вигляд ППО
Як відрізнити роботу ППО від прильоту? Пуск дає короткий яскравий спалах і хлопок, схожий на салют. Приліт — гуркіт і вибух із землею.
Чи видно ракети ззовні? Ні, вони в герметичних контейнерах. Лише після підйому труб видно кінці.
Скільки місця займає одна батарея? Від кількох десятків метрів для NASAMS до сотень метрів для С-300 з радарами.
Чому системи такі великі? Бо ракети довгі, а радари потребують потужності й стабільності платформи.
Чи можна побачити ППО з дороги? Рідко. У бойових умовах вони глибоко замасковані.
Як змінюється вигляд узимку? Білий камуфляж і снігові сітки роблять їх майже невидимими на тлі снігу.
Ключові інсайти
- ППО — це не одна машина, а мережа радарів, пускових і командних пунктів, розкиданих на кілометри.
- Зовнішній вигляд залежить від ешелону: гіганти С-300 і Patriot на далекому, компактні NASAMS і IRIS-T на середньому, пікапи й ПЗРК на близькому.
- Маскування важливіше за колір фарби — сітки, рельєф і швидка зміна позиції рятують життя.
- У 2026 році українська ППО — гібрид радянської масивності й західної електроніки.
- Радар завжди помітніший за пускову, бо антена більша й активніша.
- Справжня сила системи — у зв’язку між елементами, а не в окремих машинах.
ППО сьогодні — це живий щит, що постійно рухається, ховається й б’є. Його зовнішній вигляд змінюється з кожним новим комплексом, але сутність лишається тією самою: захистити небо над містами й позиціями. Розуміння, як виглядають ці системи, допомагає краще оцінювати ризики й цінувати роботу тих, хто їх обслуговує щодня.
