Електролічильник рахує кіловат-години за принципом порівняння струму і напруги в мережі: диск або мікросхема всередині приладу вимірює миттєву потужність і накопичує її в часі, перетворюючи на цифру на табло. У старих індукційних моделях це відбувається механічно, через обертання алюмінієвого диска в магнітному полі двох котушок. У сучасних електронних і смарт-лічильниках роботу диска замінили мікропроцесор, аналого-цифровий перетворювач і датчики струму, які рахують енергію в тисячі разів точніше і вміють передавати дані дистанційно.
Різниця між типами приладів — не просто естетика чи корпус. Від конструкції лічильника залежить клас точності, міжповірочний інтервал, можливість багатотарифного обліку «день/ніч» і навіть те, чи зможе постачальник побачити ваші показання без візиту контролера. Нижче — детальний розбір того, з чого складається прилад обліку, як він фізично рахує електроенергію і на що варто звернути увагу власнику квартири чи будинку.
Будова електролічильника: що ховається під кришкою
Корпус будь-якого лічильника приховує три обов’язкові вузли: вимірювальний елемент, лічильний механізм і клемну колодку для підключення проводів. Клемник — це та частина, куди заходять фазний і нульовий провідники з мережі та відходять до квартирної проводки; переплутати полярність тут не критично для однофазних приладів, але порушує правила монтажу і може стати причиною відмови в опломбуванні. Вимірювальний елемент відповідає за фіксацію струму й напруги, а логічна схема перетворює ці параметри на значення спожитої потужності.
Зверху корпус закривають прозорою кришкою клемної коробки, яку в обов’язковому порядку пломбують представники обленерго. Пломба з датою останньої повірки — не формальність: за її відсутності чи пошкодженням прилад вважають несправним, а нарахування можуть перевести на розрахунок за нормами споживання. У квартирах додатково опломбовують ввідний автоматичний вимикач, щоб унеможливити втручання в схему до лічильника.
Індукційний принцип: як крутиться диск у старому лічильнику

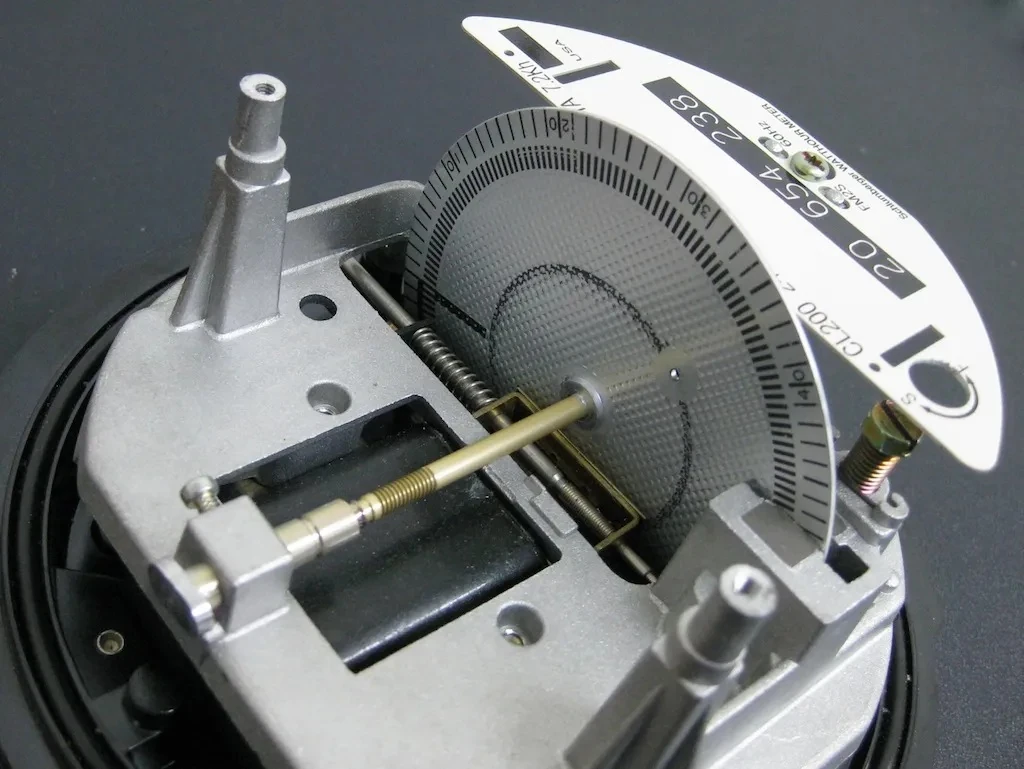

Класичний «крутилка» на стіні під’їзду чи в коридорі старої квартири працює на магнітній індукції. Струмова котушка створює магнітне поле, пропорційне силі струму навантаження, а котушка напруги — поле, пропорційне напрузі в мережі. Між двома електромагнітами виникають вихрові струми, які змушують алюмінієвий диск обертатися: чим більша потужність, яку споживає квартира, тим швидше крутиться диск.
Обертання диска через систему шестерень передається на механічний лічильний механізм — той самий барабан із цифрами, який показує накопичені кіловат-години. Кожен оберт диска відповідає певній кількості ватт-годин, і це число вказане на шильдику приладу як постійна лічильника. Індукційні лічильники прості, дешеві й невибагливі до якості мережі, проте програють у точності електронним аналогам і не вміють рахувати кілька тарифів одночасно.
Головний недолік дискової конструкції — механічний знос. Підшипники диска з роками стираються, тертя зростає, і похибка обліку поступово збільшується, зазвичай у бік заниження показань, рідше — навпаки. Саме тому для електромеханічних приладів встановлено обов’язкову періодичну повірку раз на 8 років, а для деяких моделей, що відповідають стандарту EN 62059, інтервал можуть подовжити до 16 років.
Електронні та смарт-лічильники: інша механіка обліку
Електронний лічильник не має жодної рухомої деталі у вимірювальній частині. Струм і напругу тут знімають спеціальні датчики — шунти або трансформатори струму, а аналого-цифровий перетворювач сотні разів за секунду фіксує миттєві значення обох параметрів. Мікропроцесор перемножує ці значення, отримуючи миттєву потужність, і інтегрує результат у часі, накопичуючи кіловат-години на цифровому дисплеї або в енергонезалежній пам’яті.
Завдяки такій схемі електронні прилади здатні рахувати не лише активну, а й реактивну енергію, розрізняти напрямок потоку (споживання чи віддача в мережу — актуально для власників сонячних панелів) і вести облік за кількома тарифними зонами одночасно. Клас точності статичних лічильників стартує від 0,2S — у сотні разів точніше за старий індукційний диск із класом 2,0.
Смарт-лічильники йдуть на крок далі: до стандартної електронної начинки додається модуль зв’язку — GSM, NB-IoT, PLC (передача даних по силових проводах) або Wi-Fi. Прилад самостійно, без участі людини, відправляє показання на сервер постачальника з заданою періодичністю, іноді щогодини. Це прибирає потребу передавати цифри вручну і дозволяє енергокомпанії бачити пікові навантаження в мережі в реальному часі, що корисно для планування ремонтів і запобігання аваріям.
Поради власнику електролічильника
- Перевіряйте цілісність пломб щороку. Тріщина на пломбі клемної коробки чи ввідного автомата — привід негайно викликати представника обленерго, інакше під час планової перевірки прилад можуть визнати несправним заднім числом.
- Фіксуйте дату останньої повірки. Останні дві цифри року та квартал повірки вибиті на пломбі; занотуйте їх окремо, щоб не пропустити момент, коли прилад треба буде замінити чи повірити повторно.
- Не тримайте лічильник біля джерел тепла. Батареї опалення й пряме сонячне проміння прискорюють старіння електронних компонентів і можуть спотворювати покази взимку через конденсат.
- Переходьте на багатотарифний облік свідомо. Лічильник «день/ніч» вигідний лише тим, хто реально зміщує споживання на нічні години — пральна машина, бойлер, зарядка електромобіля; інакше економія виявиться мінімальною.
- Записуйте покази щомісяця в один і той самий день. Це не впливає на роботу самого приладу, зате дозволяє швидко помітити аномальний стрибок споживання і вчасно перевірити проводку чи прилади.
Класи точності: чому цифра на шильдику важлива для гаманця
Клас точності — це максимально допустима похибка вимірювання, виражена у відсотках. За правилами улаштування електроустановок експлуатація приладу з похибкою від 2,5% і вище заборонена законодавчо, а лічильники такого класу взагалі не підлягають повірці — їх просто підлягає замінити на новіший прилад. Для побутового використання найчастіше зустрічаються класи 1,0 та 2,0 для електромеханічних моделей і 0,5S–1,0 для електронних.
Різниця в класі точності напряму позначається на щомісячному рахунку, особливо при змінному або нерівномірному навантаженні: чим нижче число класу, тим менше прилад «накручує» зайвого. У таблиці нижче зведено основні типи лічильників, їхній типовий клас точності та інтервал обов’язкової повірки.
| Тип лічильника | Типовий клас точності | Міжповірочний інтервал |
|---|---|---|
| Індукційний однофазний | 0,5–2,0 | 8 (16) років |
| Електронний однофазний статичний | 0,2S–3,0 | 6 (16) років |
| Індукційний трифазний | 0,5–3,0 | 4 (10) років |
| Електронний трифазний статичний, зокрема смарт | 0,2S–3,0 | 6 (10) років |
Джерела даних: cherk-consumer.gov.ua, наказ Мінекономрозвитку № 1747.
Чим вищий клас точності приладу, тим менша ймовірність переплати чи недоплати за реально спожиту енергію — це та деталь, яку варто уточнювати ще на етапі купівлі лічильника, а не після перших підозрілих рахунків.
Однофазні, трифазні й багатотарифні: як не заплутатися в моделях
Вибір конкретної моделі залежить від типу мережі й потреб домогосподарства. Однофазні лічильники розраховані на побутову мережу 220 В і підходять для квартир та невеликих будинків, тоді як трифазні працюють у мережі 380 В і обов’язкові там, де підключене потужне обладнання — електроплита, зварювальний апарат, потужний кондиціонер чи насосна станція.
- Однотарифні лічильники рахують усю спожиту енергію за єдиною ціною незалежно від часу доби — найпростіший і найдешевший варіант для типової квартири без потужних нічних навантажень.
- Двозонні (день/ніч) моделі ведуть окремий облік для денного й нічного тарифу, що вигідно тим, хто активно користується технікою вночі, коли ціна кіловат-години нижча.
- Трьохзонні прилади додатково виділяють пікові години з підвищеним тарифом, тому потребують уважнішого планування споживання, зате дають найбільшу економію при грамотному використанні.
- Смарт-лічильники з дистанційною передачею поєднують будь-яку з тарифних схем із автоматичною відправкою даних, що усуває людський фактор при знятті показань і мінімізує спірні ситуації з обленерго.
За моїм досвідом консультування власників приватних будинків, перехід із однотарифного на двозонний облік виправдовує себе лише тоді, коли нічне споживання перевищує 30-40% від загального — інакше різниця в оплаті не покриє навіть вартості нового приладу. Варто прорахувати реальний графік навантаження за тиждень, перш ніж міняти лічильник заради економії.
Повірка та заміна: коли лічильнику довіряти не можна
Повірка — це метрологічна процедура порівняння показань приладу з еталонним обладнанням, яку проводять виключно акредитовані лабораторії або підрядники обленерго. Планову повірку призначають за графіком, прив’язаним до дати виготовлення чи попередньої перевірки, а позапланову — за заявою споживача, після механічного пошкодження приладу або якщо на клемній коробці відсутні пломби з датою.
Для квартирних лічильників, що є власністю фізичних осіб, законодавство покладає оплату періодичної повірки на постачальника послуг електропостачання, а не на мешканця — це прямо випливає із закону про метрологію та метрологічну діяльність. Якщо власник пропускає термін повірки з власної вини, ризик інший: обленерго тимчасово переводить розрахунок на середньодобове споживання, а далі — на розрахункові норми, що зазвичай виявляється відчутно дорожче за фактичні покази.
Типові помилки, які роблять власники лічильників
Найпоширеніша помилка — ігнорування стану пломб і корпусу приладу роками, аж до моменту планової перевірки контролером. Друга за частотою — самостійне «полагодження» чи чищення лічильника без виклику фахівця, що майже завжди трактується як втручання в роботу приладу обліку і тягне штрафні перерахунки. Третя типова ситуація — встановлення потужного обладнання без консультації з електриком щодо того, чи витримає однофазний лічильник нове навантаження, через що прилад працює на межі номінального струму і швидше зношується.
Ще одна поширена похибка розрахунку — плутанина між активною і повною потужністю при виборі нового приладу для трифазної мережі: споживачі часто орієнтуються лише на паспортну потужність техніки, забуваючи про коефіцієнт потужності реальних навантажень. У нашій практиці ми стикалися з випадком, коли власник заміського будинку встановив лічильник із заниженим номінальним струмом і отримав систематичне спрацювання захисту саме в години пікового споживання опалювальних приладів взимку.
Куди рухається розвиток приладів обліку
Індустрія поступово відмовляється від індукційних дисків на користь повністю статичних рішень із вбудованим зв’язком. У межах інвестиційних програм обленерго безкоштовно замінюють застарілі прилади на смарт-лічильники, які одразу передають дані в особистий кабінет клієнта і фіксують не лише обсяг споживання, а й якість напруги в мережі. Для споживача це означає менше візитів контролера, точніші рахунки й можливість бачити власне споживання в динаміці буквально щодня, а не раз на місяць за старою звичкою переписувати цифри з механічного барабана на клаптик паперу.
