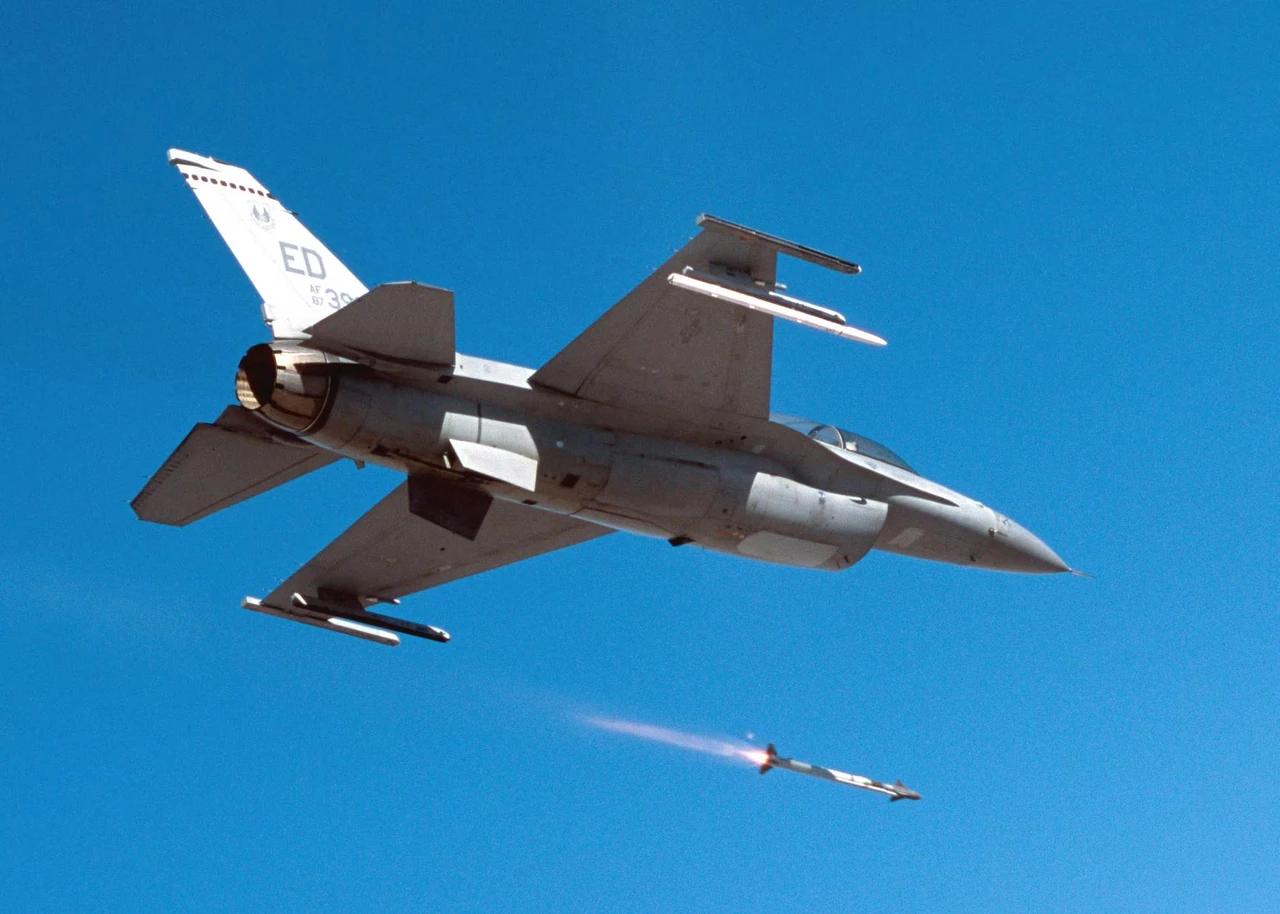

АІМ-9 Sidewinder — це керована ракета класу «повітря — повітря» з інфрачервоним наведенням, яка вже майже сімдесят років залишається основою ближнього повітряного бою в більшості західних авіацій. Розроблена в лабораторіях Кита-Лейк, вона пройшла шлях від простого теплового шукача 1950-х років до сучасної системи з матричним інфрачервоним датчиком, векторним керуванням тягою та можливістю ураження цілей за межами прямої видимості носія. Сьогодні її модифікації стоять на озброєнні F-16, F-35, F/A-18 та багатьох інших платформ, а українські винищувачі F-16 активно застосовують її для перехоплення дронів і крилатих ракет.
Її еволюція відображає постійну боротьбу технологій: ранні версії страждали від низької ефективності у В’єтнамі, а пізніші — AIM-9L і особливо AIM-9X Block II — досягли вражаючої точності завдяки покращеній стійкості до перешкод і високому куту захоплення цілі. Понад 110 тисяч ракет цього сімейства випустили для США та 27 країн-партнерів, і вона досі вважається однією з найуспішніших та найдешевших систем свого класу.
Ця стаття детально розглядає історію створення, технічні принципи роботи, еволюцію варіантів, бойовий досвід та сучасне застосування, щоб дати повну картину легендарної «гадуки пустелі», яка й сьогодні диктує правила ближнього повітряного бою.
Історія створення та перші кроки
У 1946 році в Naval Ordnance Test Station (нині Naval Air Weapons Station China Lake) у Каліфорнії фізик Вільям Б. Маклін почав роботу над тепловою системою наведення для ракет. Проєкт отримав назву Local Fuze Project 602 і спочатку фінансувався з лабораторного бюджету. У 1950 році ракету назвали Sidewinder — на честь отруйної пустельної гримучої змії Crotalus cerastes, яка рухається боком і «відчуває» тепло жертви.
Офіційне фінансування надійшло в 1951 році завдяки адміралу Вільяму «Діку» Парсонсу. Перший успішний пуск відбувся 3 вересня 1952 року, а вже 11 вересня 1953-го ракета перехопила безпілотну ціль. У 1955 році почалося серійне виробництво, а в 1956-му AIM-9B (тоді ще AAM-N-7) надійшла на озброєння ВМС США. Військово-повітряні сили США отримали її пізніше — у 1964 році.
Ранні версії були простими: неохолоджувана свинцево-сульфідна матриця, вузьке поле зору близько 4 градусів і задньопівкульне наведення. Ракета добре працювала проти бомбардувальників у хвості за сприятливих умов, але проти маневрених винищувачів виявлялася малоефективною. Саме це підштовхнуло швидку еволюцію в наступні десятиліття.
Як працює АІМ-9: від тепла до точного удару
Серце ракети — інфрачервона головка самонаведення. Вона «бачить» тепло двигунів або гарячих частин літака на тлі холодного неба. Ранні шукачі використовували механічну розгортку з ретикулом: обертовий диск модулював сигнал, і електроніка визначала напрямок на джерело тепла. Це нагадувало примітивний радар, але працювало тільки в інфрачервоному діапазоні.
З появою охолоджуваних детекторів (спочатку азотом, потім аргоном) чутливість зросла в рази. AIM-9L отримала детектор з антимоніду індію, який дозволив захоплювати ціль не тільки ззаду, а й спереду чи збоку — так з’явився all-aspect режим. Сучасний AIM-9X Block II використовує матричний фокальний детектор 128×128 пікселів — по суті, низькороздільну інфрачервону камеру. Вона розрізняє форму цілі, відкидає теплові пастки (хибні цілі) за спектральними та кінематичними ознаками і навіть може супроводжувати ціль після пуску за допомогою лінії передачі даних.
Двигун — твердопаливний ракетний двигун Mk 36 (або його аналоги). Він розганяє ракету до швидкості понад 2 Маха за кілька секунд, після чого політ триває по інерції. Бойова частина — кільцева осколково-фугасна вагою близько 9,4 кг. При підриві (активний оптичний або інфрачервоний неконтактний підривач) вона створює кільце уламків, яке «ріже» конструкцію літака.
У AIM-9X Block II з’явився вектор керування тягою за допомогою газових стулок у соплі. Це дозволяє ракеті виконувати екстремальні маневри відразу після старту — до 50 g і більше в перші секунди. Разом із системою цілевказання за шоломом (JHMCS) пілот може «подивитися» на ціль і запустити ракету навіть під кутом 90+ градусів від напрямку польоту носія. Це кардинально змінило тактику ближнього бою.
Еволюція варіантів: від простоти до досконалості
Кожне нове покоління вирішувало проблеми попереднього. Ось ключові етапи в таблиці:
| Варіант | Рік | Тип наведення | Ключові покращення |
|---|---|---|---|
| AIM-9B | 1956 | Неохолоджуваний ІЧ (задньопівкульний) | Перша серійна версія, проста та масова |
| AIM-9D/E/G/H | 1965–1974 | Охолоджуваний ІЧ, покращена електроніка | Збільшений кут захоплення, краща маневреність, SEAM-режим |
| AIM-9L | 1977 | All-aspect, InSb + аргон | Перша по-справжньому всеракурсна ракета, висока ефективність |
| AIM-9M | 1983 | Покращений all-aspect + IRCCM | Стійкість до теплових пасток, малодимний двигун |
| AIM-9X Block II | 2003–2010-ті | Матричний ІЧ (IIR) + TVC +datalink | 90+° кут захоплення, lock-on-after-launch, ураження наземних цілей |
Кожен крок — це відповідь на реальні бойові уроки. AIM-9L довела свою цінність на Фолклендах, AIM-9M — у Перській затоці, а AIM-9X — у сучасних конфліктах з дронами та в умовах щільного радіоелектронного протиборства.
Бойове застосування: від розчарувань до легенд
У В’єтнамі ранні Sidewinder показали скромні результати — близько 10–18 % влучань. Причини: вузьке поле зору, відсутність стійкості до перешкод і обмеження задньопівкульним наведенням. Пілоти часто скаржилися, що ракета «не бачить» маневрений винищувач.
Справжній прорив стався у 1982 році на Фолклендах. Британські Sea Harrier з AIM-9L досягли 80–88 % влучань. За різними оцінками, вони здобули 17–19 підтверджених перемог над аргентинськими літаками. Це був перший масовий успіх all-aspect ракети.
У 1991 році під час операції «Буря в пустелі» AIM-9M відповідала за всі 10 повітряних перемог, здобутих Sidewinder. У наступні роки ракета брала участь у конфліктах на Балканах, в Іраку та Афганістані, але її головна роль поступово змістилася до оборони від дронів і крилатих ракет.
У 2025–2026 роках українські F-16 неодноразово застосовували AIM-9L/M та AIM-9X проти російських Shahed-136 та крилатих ракет. Були зафіксовані успішні перехоплення. Крім того, Україна розробила модифікацію AIM-9M для наземного/морського пуску — зокрема, з морських дронів MAGURA. У травні 2025 року повідомлялося про збиття російських Су-30 за допомогою таких систем.
Сучасний статус та перспективи
AIM-9X Block II залишається найсучаснішою версією в арсеналі США та союзників. Вона сумісна з системою JHMCS, має режим lock-on-after-launch і може вражати навіть наземні цілі. Виробництво та підтримка триватимуть принаймні до 2055 року завдяки контракту з Boeing.
Ракета дешева порівняно з новими розробками, надійна і перевірена в боях. Українські пілоти F-16 у 2025 році зіткнулися з тимчасовим дефіцитом AIM-9, але поставки швидко відновили — це підкреслило критичну важливість цих ракет для оборони неба.
Цікаві факти про АІМ-9
- Назва Sidewinder з’явилася не випадково: інженери побачили схожість між рухом гримучої змії та способом, яким ракета «відчуває» і «переслідує» тепло цілі.
- Перша в світі серійна керована ракета «повітря — повітря» з інфрачервоним наведенням — саме AIM-9B 1956 року.
- Загальний тираж сімейства перевищує 110 тисяч одиниць — рекорд для західних УРВВ.
- У Фолклендській війні британські Sea Harrier досягли приблизно 80–88 % влучань ракетами AIM-9L — один з найвищих показників в історії повітряних боїв.
- AIM-9X Block II здатна вражати цілі, що знаходяться позаду літака-носія, завдяки режиму lock-on-after-launch та векторному керуванню тягою.
- Ракета може використовуватися не тільки з повітря: модифікації стоять на озброєнні наземних комплексів NASAMS, а українські інженери адаптували її для морських дронів.
- Вартість однієї сучасної AIM-9X значно нижча за багато нових європейських аналогів, що дозволяє зберігати масовість і високу бойову готовність ескадрилій.
- Пілоти часто називають момент пуску «Fox Two» — кодова фраза, яка стала синонімом впевненого ближнього бою.
Сімдесят років потому АІМ-9 Sidewinder продовжує літати на крилах винищувачів по всьому світу. Вона не просто зброя — це жива історія того, як інженерна думка, народжена в пустелі Каліфорнії, досі захищає небо і змінює правила гри в повітряному бою.
